تفاوت مدار خطی و سوئچینگ

تفاوت مدار خطی و سوئچینگ

فهرست مطالب

تفاوت مدار خطی و سوئچینگ در نحوه عملکرد و استفاده از انرژی آن‌ها نهفته است. مدارهای خطی با استفاده از اجزایی که به صورت پیوسته و خطی عمل می‌کنند، ولتاژ و جریان را تنظیم می‌کنند. این مدارها معمولاً در کاربردهایی که نیاز به تنظیم دقیق و پایدار ولتاژ دارند، مانند تقویت‌کننده‌های صوتی و منابع تغذیه خطی، استفاده می‌شوند.

مدارها به عنوان قطعات مهم در مدارهای الکترونیکی شناخته می‌شوند. وظیفه اصلی آنها، تنظیم و جابجایی ولتاژ در مدارها است. رگولاتورها مدل‌های متنوعی دارند و هر یک از این مدل‌ها ویژگی‌ها و کاربردهای منحصر به فردی دارند.

مدارها و بردهای الکترونیکی برای عملکرد صحیح خود به ولتاژ ورودی ثابت نیاز دارند. مدارها با تنظیم ولتاژ خروجی، این نیازها را برآورده میکنند. از این رو، شناخت این قطعات حیاتی به صورت عمومی برای بسیاری از افراد اهمیت دارد، از جمله افرادی که علم کمی در زمینه الکترونیک دارند. در این مقاله، تفاوت‌های اساسی بین دو نوع اصلی مدار، یعنی مدار خطی و مدار سوئیچینگ مورد بررسی قرار می‌گیرد.

شناخت مدار خطی

مدار خطی، یک نوع تنظیم‌کننده ولتاژ است که در مدارهای الکترونیکی برای تنظیم ولتاژ خروجی به صورت پایدار و ثابت استفاده می‌شود. این تنظیم‌کننده‌ها از یک ترانزیستور به عنوان المان اصلی برای تنظیم ولتاژ استفاده می‌کنند.

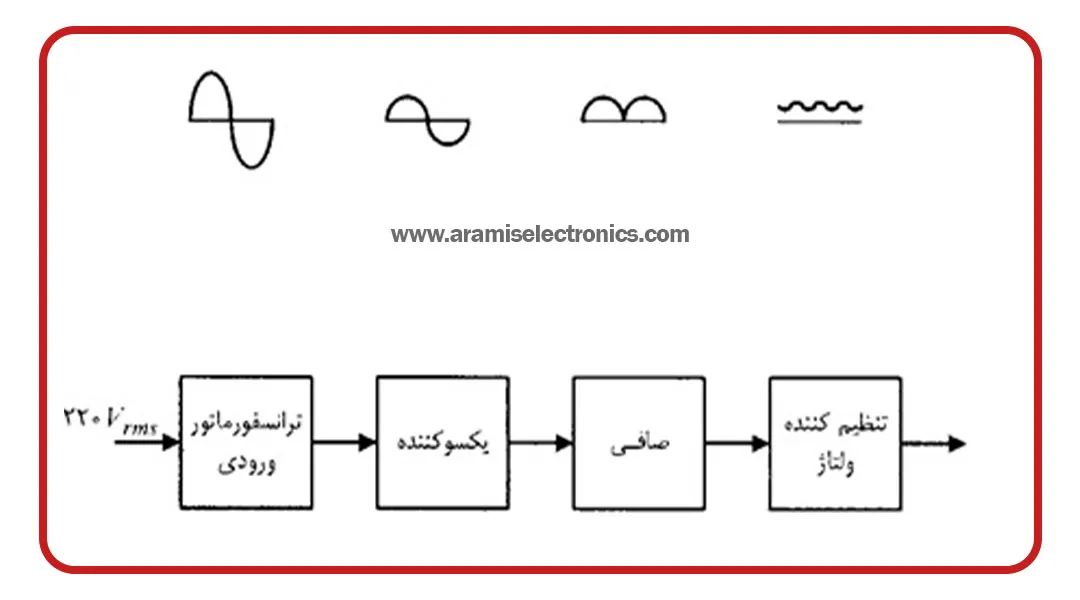

شناخت مدار خطیعملکرد اصلی یک مدار خطی بر اساس اصل بازخورد منفی است. ورودی مدار توسط یک شبکه بازخورد کنترل می‌شود، به نحوی که ولتاژ خروجی به مقدار مطلوب نزدیک می‌شود و در مقدار معینی ثابت می‌ماند. هنگامی که ولتاژ ورودی به مدار تغییر می‌کند، ترانزیستور کنترلی به‌طور خودکار تغییر می‌کند تا ولتاژ خروجی را تنظیم کرده و ثابت نگه دارد.

از ویژگی‌های مهم مدار خطی می‌توان به دقت بالا، پاسخ سریع به تغییرات ورودی، ولتاژ خروجی پایدار، و عدم تولید نویزهای ناخواسته اشاره کرد. این ویژگی‌ها باعث می‌شوند مدار خطی به‌طور گسترده در کاربردهایی که به ولتاژ پایدار و دقیق نیاز است، مورد استفاده قرار بگیرند. به عنوان مثال، آن‌ها ممکن است در منابع تغذیه حساس، تجهیزات صوتی، سیستم‌های ارتباطات و سایر دستگاه‌های الکترونیکی با نیازهای ولتاژ خاص مورد استفاده قرار بگیرند.

مدار خطی به دلیل طراحی ساده‌ای که دارند، قابلیت انجام تغییرات و تنظیمات را نیز دارند و از این رو در بسیاری از مدارهای الکترونیکی استفاده می‌شوند.

جهت ارتباط با مشاوران آرامیس الکترونیک  ، با شماره های زیر تماس بگیرید.

031-32677762

09134372700

روش کارکرد مدار خطی

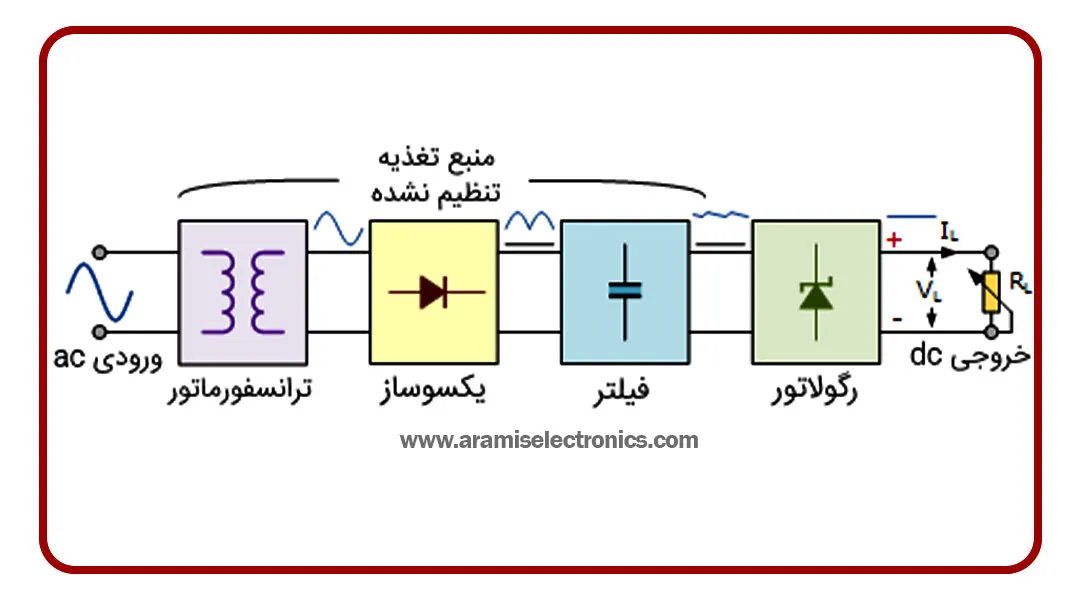

مدارها در مدارهای الکترونیکی به منظور تنظیم ولتاژ یا جریان خروجی به طریقی پایدار و مطابق با نیازهای دستگاه‌ها به کار می‌روند.روش کارکرد مدار خطی

عملکرد این تراشه‌ها بر پایه تنظیم و کنترل ولتاژ ورودی است به گونه‌ای که ولتاژ خروجی آنها در یک محدوده مشخص و پایدار حفظ می‌شود. در رگولاتور خطی، از یک ترانزیستور به عنوان عنصر اصلی برای تنظیم ولتاژ استفاده می‌شود ورودی به رگولاتور توسط یک شبکه بازخورد به نحوی تنظیم می‌شود که ولتاژ خروجی مورد نظر حفظ شود.

این ترانزیستور به عنوان یک سوئیچ عمل می‌کند و با کنترل ویژگی‌های زمانی، مانند چرخه کار و فرکانس سوئیچینگ، ولتاژ خروجی را در مقدار مورد نظر نگه می‌دارد. در رگولاتورهای سوئیچینگ، از یک سوئیچ فعال (مانند یک ترانزیستور) و یک مدار کنترلی با فرکانس بالا برای تبدیل انرژی و تنظیم ولتاژ خروجی استفاده می‌شود.

این مدارها از طریق دوره‌های کوتاه و روشن و خاموش کردن سوئیچ، به مقدار انرژی مورد نیاز برای حفظ ولتاژ خروجی می‌رسند. تمام این روش‌ها باعث افزایش پایداری و دقت ولتاژ خروجی می‌شوند و وظیفه‌ی اصلی مدارها در اینجا حفظ ولتاژ یا جریان خروجی در برابر تغییرات ولتاژ ورودی، افت تحمل بار و تغییرات دما است.

شناخت مدار سوئیچینگ

مدار سوئیچینگ، یک نوع تنظیم‌کننده ولتاژ هستند که برای تنظیم ولتاژ خروجی در مدارهای الکترونیکی به‌کار می‌روند. این مدارها در برخی موارد عملکرد بهتری نسبت به مدارهای خطی ارائه می‌دهند، به ویژه در شرایطی که نیاز به کارایی بالا، کاهش افت ولتاژ یا بهره‌وری انرژی داریم.

عملکرد مدار سوئیچینگ بر اساس تبدیل متناوب انرژی است. این تراشه‌ها از یک سوئیچ فعال، معمولا یک ترانزیستور، به عنوان المان اصلی برای تنظیم ولتاژ خروجی استفاده می‌کنند. با استفاده از دوره‌های کوتاه زمانی (سوئیچینگ) و زمان‌های خاموشی (باز) این سوئیچ، انرژی به شکل پالس‌های متناوب تبدیل می‌شود. سپس از یک المان ذخیره‌سازی انرژی، مانند ایستگاه تبدیل سری یا بلینک، برای تنظیم ولتاژ و جریان خروجی استفاده می‌شود.

یکی از مزیت‌های اصلی مدار سوئیچینگ، بهره‌وری انرژی بیشتر است. زیرا این تراشه‌ها از طریق تبدیل انرژی به شکل متناوب، افت ولتاژ کمتری را در مقایسه با رگولاتورهای خطی ایجاد می‌کنند. این خصوصیت آنها را به انتخاب مناسب برای برنامه‌هایی که به طراحی با بهره‌وری انرژی بالا و کاهش حرارت ناشی از افت ولتاژ نیاز دارند، تبدیل کرده است.

فیلم مقایسه مدار خطی و سوئچینگ

تفاوت مدار خطی و سوئچینگ

مدارهای خطی و سوئیچینگ در روش کنترل و تنظیم ولتاژ و جریان ورودی به خروجی و همچنین در کارایی و کاربردهایشان تفاوت‌های مهمی دارند.

  • عملکرد مدار

مدار خطی: از یک ترانزیستور به عنوان عنصر اصلی برای تنظیم ولتاژ استفاده می‌کنند و ولتاژ ورودی توسط یک مدار بازخورد کنترل می‌شود تا ولتاژ خروجی را تنظیم و در مقدار مطلوب نگه دارد.

مدار سوئیچینگ: از یک سوئیچ (معمولاً یک ترانزیستور) برای تنظیم ولتاژ و جریان خروجی استفاده می‌کنند و از تبدیل متناوب انرژی برای تنظیم ولتاژ خروجی استفاده می‌کنند.

  • کارایی مدار

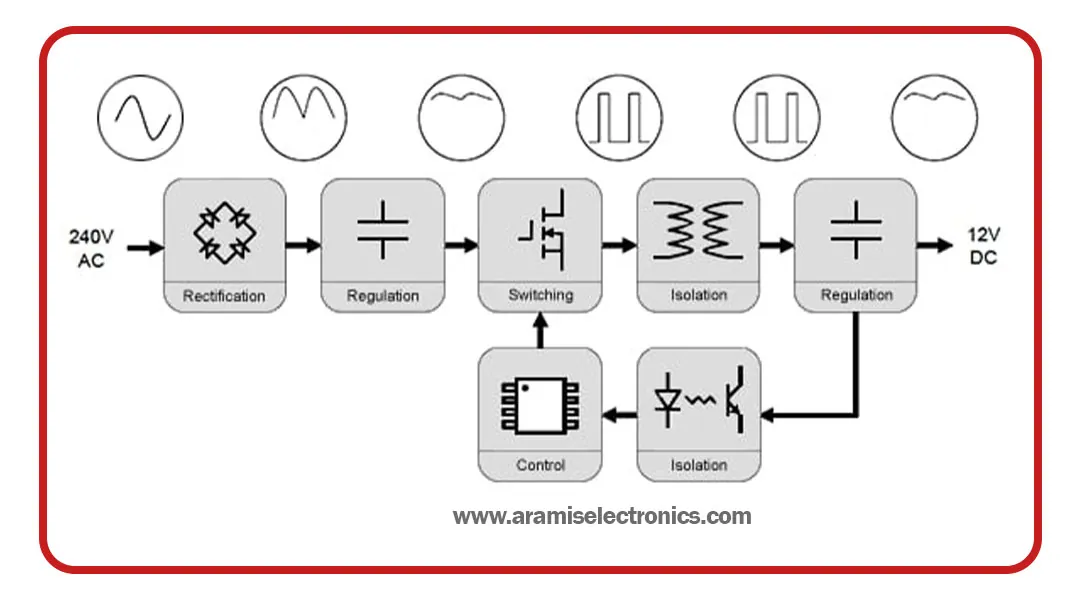

تفاوت مدار خطی و سوئچینگمدار خطی: کارایی آنها در محدوده ولتاژ ورودی متغیر است و با افزایش ولتاژ ورودی، بهبود کارایی آنها کاهش می‌یابد. این نوع رگولاتورها به دلیل دقت زیاد و نویز کمی که ایجاد می‌کنند، برای برنامه‌هایی با نیاز به دقت و پایداری بالا مناسب هستند.

مدار سوئیچینگ: عملکرد بهتری در محدوده ولتاژ ورودی متغیر دارند و معمولا بهره‌وری انرژی بالاتری دارند. همچنین، افت ولتاژ کمتری نسبت به رگولاتورهای خطی ایجاد می‌کنند.

  • کاربردهای مدار:

مدار خطی: مناسب برای پروژه‌هایی که به دقت و پایداری بالا در ولتاژ خروجی نیاز دارند، اما در برابر تغییرات ولتاژ ورودی بزرگتر، بهره‌وری آنها کاهش می‌یابد.

مدار سوئیچینگ: برای پروژه‌هایی با نیاز به بهره‌وری انرژی و تغییرات ولتاژ ورودی گسترده مناسب هستند. این مدارها در باتری‌ها، تغذیه‌کننده‌های سوئیچینگ، و دستگاه‌هایی با نیاز به کارایی بهره‌ور و مصرف انرژی کم استفاده می‌شوند.

هر یک از این دو نوع مدار مزایا و محدودیت‌های خود را دارند و انتخاب بین آنها به ویژگی‌ها و نیازهای خاص هر برنامه و مدار الکترونیکی بستگی دارد.

نتیجه گیری:

تفاوت‌های مدارهای خطی و سوئیچینگ به انتخاب بهترین راه حل برای نیازهای خاص شما بستگی دارد. مدارهای خطی با دقت بالا و پایداری در ولتاژ خروجی مناسب برای برنامه‌هایی هستند که نیاز به کنترل دقیق ولتاژ با حداقل نویز دارند. از طرف دیگر، مدارهای سوئیچینگ با بهره‌وری انرژی بالا و کاهش افت ولتاژ، برای برنامه‌هایی که به کارایی و بهره‌وری انرژی بالا نیاز دارند مناسب هستند. بنابراین، در انتخاب بین این دو، شناخت دقیق نیازهای پروژه و ارزیابی ویژگی‌های هر نوع مدار اساسی است.

وب سایت آرامیس  الکترونیک یک منبع قابل اعتماد برای تهیه بهترین ورق های مدار چاپی و قطعات الکترونیکی است. از طریق این سایت می‌توانید به صورت آنلاین به بهترین فیبرهای مدار چاپی و قطعات الکترونیکی دسترسی پیدا کرده و آن‌ها را خریداری کنید. اطمینان از اصالت و کیفیت محصولات از اهمیت بسیاری برخوردار است، بنابراین از منابعی که مورد اعتماد هستند، استفاده کنید.

جهت ارتباط با مشاوران آرامیس الکترونیک  ، با شماره های زیر تماس بگیرید.

031-32677762

09134372700

سوالات متداول

چه تفاوت‌های اصلی‌ای بین مدارهای خطی و سوئیچینگ وجود دارد؟

تفاوت اصلی میان مدارهای خطی و سوئیچینگ در روش تنظیم ولتاژ و جریان خروجی و همچنین کارایی آنها است. مدارهای خطی از ترانزیستور به عنوان عنصر اصلی برای تنظیم ولتاژ استفاده می‌کنند و این تنظیم به صورت مداوم انجام می‌شود، در حالی که مدارهای سوئیچینگ از سوئیچ فعال (یک ترانزیستور) برای تنظیم ولتاژ و جریان خروجی استفاده می‌کنند و انرژی را به صورت پالس‌های متناوب تبدیل می‌کنند.

در چه شرایطی مدارهای خطی بهتر از مدارهای سوئیچینگ هستند؟

مدارهای خطی بهترین عملکرد را در محدوده ولتاژ ورودی ثابت و با تغییرات کمتر ارائه می‌دهند. این نوع مدارها برای برنامه‌هایی که به دقت بالا و پایداری در ولتاژ خروجی نیاز دارند، مانند تجهیزات صوتی و سیستم‌های حساس، مناسب هستند.

در چه مواردی مدارهای سوئیچینگ انتخاب بهتری هستند؟

مدارهای سوئیچینگ عملکرد بهتری در محدوده ولتاژ ورودی متغیر و با تغییرات بزرگتر ارائه می‌دهند. این نوع مدارها برای برنامه‌هایی که به بهره‌وری انرژی بالا، کاهش افت ولتاژ، و کنترل دقیق ولتاژ خروجی نیاز دارند، مانند تغذیه‌کننده‌های سوئیچینگ و دستگاه‌های الکترونیکی قابل حمل، مناسب هستند.
