مدار خطی چیست؟

What is a linear circuit?

مدار خطی یک مدار الکترونیکی است که خروجی آن به هر ولتاژ ورودی سینوسی با فرکانس f، با حفظ خواص سینوسی خود، پاسخ می‌دهد. این به این معناست که ولتاژ ورودی و خروجی هر دو به صورت سینوسی با فرکانس f تغییر می‌کنند، اما نیازی به همسان بودن فاز بین آن‌ها نیست. به عبارت دیگر، فرکانس و شکل موج ورودی در خروجی حفظ می‌شود، اما ممکن است دارای تاخیر فازی باشد. این ویژگی از مدارات خطی در بسیاری از کاربردها از جمله فیلترها، تقویت‌کننده‌ها و مدارهای پردازش سیگنال استفاده می‌شود. مدار خطی چیست؟ برای آشنایی بیشتر با مدار خطی تا انتهای مقاله همراه ما باشید.

مدار خطی چیست؟

عناصر خطی در مدارات الکترونیکی، از جمله مقاومت، خازن، سلف و غیره، خواص خطی مانند رابطه خطی بین ولتاژ و جریان را نشان می‌دهند. این عناصر، تحت شرایط معین، از جمله درجه حرارت و ولتاژ، رفتار پیش‌بینی شده و ثابت دارند. به عبارت دیگر، ولتاژ و جریان از طریق این عناصر به یکنواختی و با توجه به قانون اهم، با یکدیگر مرتبط هستند.

وقتی یک مدار فقط از عناصر خطی تشکیل شده باشد و رفتار آن تحت تاثیر تغییرات ورودی خطی باشد، آن مدار به عنوان مدار خطی شناخته می‌شود. مدارات مبتنی بر Op-Amp نیز یکی از مثال‌هایی از مدارهای خطی هستند که با استفاده از عناصر خطی مانند مقاومت‌ها، خازن‌ها، سلف‌ها و Op-Amp، عملکرد خطی را انجام می‌دهند. این مدارات از طریق تقویت و پردازش سیگنال، کاربردهای مختلفی از جمله تقویت کننده‌ها، فیلترها، متمایز کننده‌ها و غیره را دارند.

جهت ارتباط با مشاوران آرامیس الکترونیک  ، با شماره های زیر تماس بگیرید.

031-32677762

09134372700

کاربرد مدار خطی

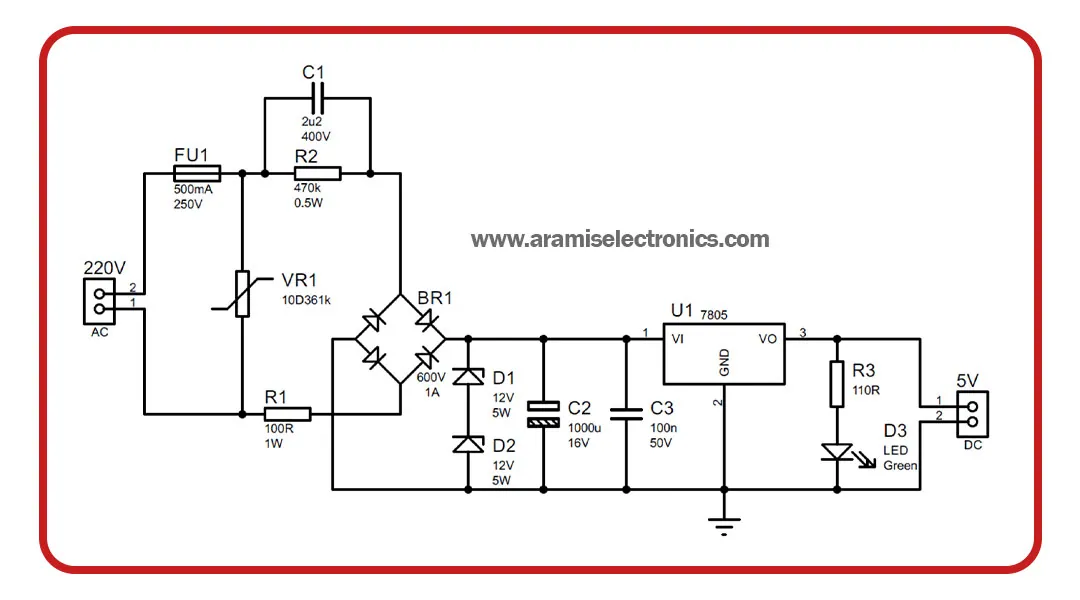

کاربرد مدار خطی

مدارات خطی در علوم و مهندسی الکترونیک و الکتریکال به طور گسترده‌ای استفاده می‌شوند. این مدارات به دلیل ویژگی‌های خطی خود، کاربردهای بسیاری را در مختلف حوزه‌ها دارند. برخی از کاربردهای مهم مدارات خطی عبارتند از:

  1. تقویت سیگنال: از مدارات خطی برای تقویت سیگنال‌های الکتریکی استفاده می‌شود، که این کاربرد به طور گسترده در تقویت سیگنال‌های صوتی، رادیویی، تلویزیونی و غیره مورد استفاده قرار می‌گیرد
  2. فیلترهای الکترونیکی: مدارات خطی برای طراحی و ساخت فیلترهای الکترونیکی استفاده می‌شوند که به جداسازی یا تقویت بخش‌های خاص از یک سیگنال الکتریکی کمک می‌کنند. این فیلترها در کاربردهایی مانند رادیو، صوتی، تصویری، ارتباطات و سیستم‌های کنترل استفاده می‌شوند.
  3. مبدل‌های آنالوگ به دیجیتال و دیجیتال به آنالوگ: مدارات خطی برای طراحی مبدل‌های آنالوگ به دیجیتال و دیجیتال به آنالوگ ADC و DAC استفاده می‌شوند که در اندازه‌گیری، کنترل، فرآیند سیگنال و غیره استفاده می‌شوند.
  4. مدارهای مخابراتی: در صنعت مخابرات، مدارات خطی برای انتقال، تقویت و پردازش سیگنال‌های مخابراتی مورد استفاده قرار می‌گیرند. این شامل مدارات مودم، مدارات رادیو، تلفن و شبکه‌های ارتباطی است.
  5. سیستم‌های کنترل: مدارات خطی در طراحی سیستم‌های کنترل استفاده می‌شوند که در کنترل و مدیریت پروسه‌های صنعتی، خودروها، هواپیماها و سیستم‌های الکتریکی و الکترونیکی دیگر استفاده می‌شوند.

این تنها چند نمونه از کاربردهای مدارات خطی در علوم و مهندسی الکترونیک و الکتریکال هستند. به طور کلی، مدارات خطی به دلیل ویژگی‌های خود، در بسیاری از زمینه‌های فناوری و صنعت به کار می‌روند.

ویژگی مدار خطی

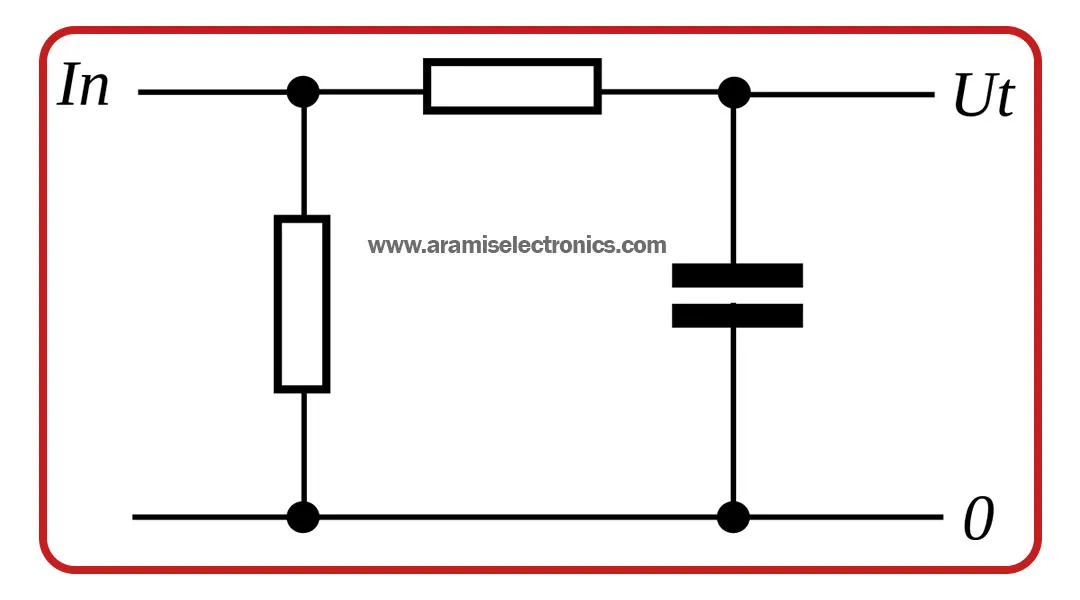

ویژگی مدار خطی

ویژگی مهم مدار خطی، ویژگی خطی بودن آن است. این به این معناست که واکنش مدار به ورودی‌های خطی (مانند ولتاژ یا جریان) نیز به صورت خطی است، یعنی از رابطه خطی بین ورودی و خروجی پیروی می‌کند. به عبارت دیگر، اگر ورودی مدار تغییر کند، خروجی آن نیز به صورت خطی تغییر می‌کند.

این ویژگی به معنای این است که اگر مدار فقط از عناصر خطی تشکیل شده باشد و تحت شرایط خطی فعالیت کند، رابطه بین ورودی و خروجی آن با یک منحنی خطی و پیوسته نمایش داده می‌شود. به عبارت دیگر، اگر ورودی مدار دو برابر شود، خروجی نیز دو برابر می‌شود؛ و اگر ورودی صفر شود، خروجی نیز صفر می‌شود.

این ویژگی از مدارات خطی، انعطاف پذیری بسیار بالایی را برای کاربردهای مختلف فراهم می‌کند، زیرا به مهندسان امکان می‌دهد تا با استفاده از مدارات خطی، ورودی‌ها را به دقت و با اندازه‌گیری‌های خطی به خروجی‌های مطابق با نیازهای مورد نظر تبدیل کنند.

اجزای مدارهای الکتریکی چیست؟

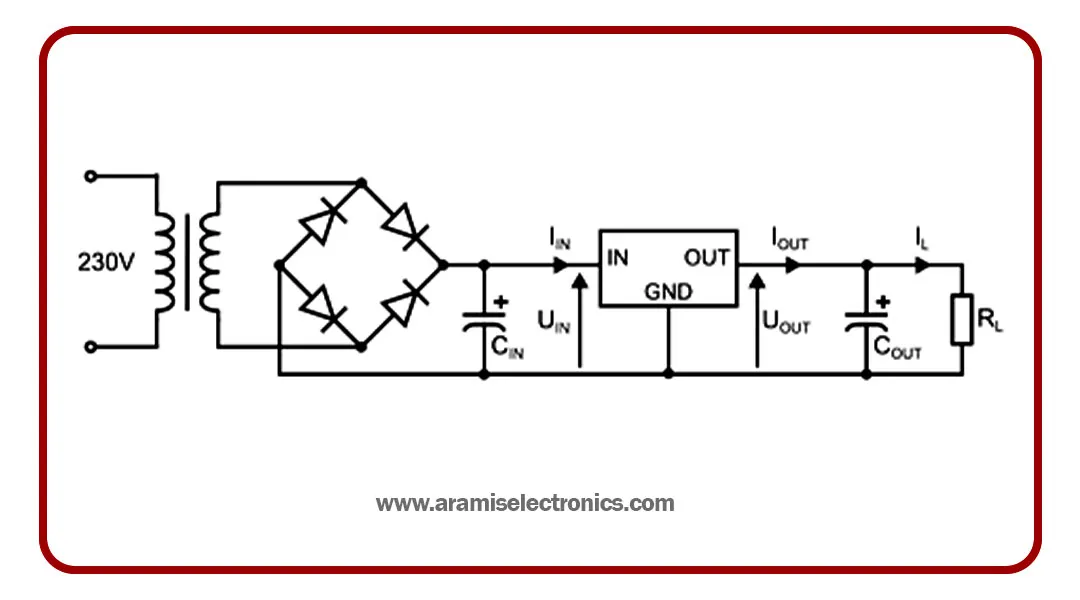

اجزای مدارهای الکتریکی چیست؟

اجزای تشکیل‌دهنده مدارهای الکتریکی شامل سه عنصر اصلی و دو عنصر اختیاری است:

مسیر رسانا (سیم): این عنصر مسئول انتقال جریان الکتریکی از یک نقطه به نقطه دیگر در مدار است. مسیر رسانا می‌تواند از سیم‌های فلزی یا راه‌اندازهای مخصوص برای انتقال جریان استفاده شود.

منبع برق: این عنصر منبع انرژی الکتریکی در مدار است که به مدار انرژی فراهم می‌کند. این منبع می‌تواند باتری، پریز برق یا سایر منابع تغذیه باشد که برق را تأمین می‌کنند.

وسیله یا ابزار: این عنصر مصرف‌کننده انرژی الکتریکی در مدار است که با دریافت برق از منبع، عملکرد مدار را انجام می‌دهد. به عنوان مثال، لامپ، موتور، رله، ترانزیستور و غیره.

عناصر کنترلی (اختیاری): عناصری مانند سوئیچ‌ها، رله‌ها، تریستورها و ترانزیستورهای قدرت که برای کنترل و حفاظت از مدار مورد استفاده قرار می‌گیرند.

عناصر غیرفعال: عناصری مانند مقاومت، خازن و سلف که برای تغییر و پردازش سیگنال‌های الکتریکی در مدار استفاده می‌شوند. این عناصر به تنهایی یا در ترکیب با یکدیگر برای دستیابی به عملکرد مدار مورد نظر استفاده می‌شوند.

با استفاده از این اجزا، مدارات الکتریکی با انواع مختلفی از کاربردها و عملکردها طراحی و ساخته می‌شوند، از جمله تقویت سیگنال، فیلتراسیون، کنترل، اندازه‌گیری و غیره.

نتیجه گیری:

مدارات خطی، با ویژگی‌های خاص خود، نقش بسیار مهمی در علوم و مهندسی الکترونیک و الکتریکال دارند. این مدارات، به دلیل ویژگی خطی بودن و پاسخ خطی به ورودی‌های خطی، از تقویت سیگنال تا فیلتراسیون، از کنترل تا اندازه‌گیری، در بسیاری از کاربردهای مختلف به کار می‌روند.

از طریق مدارات خطی، انرژی الکتریکی به صورت بهینه به انواع مختلف دستگاه‌ها و سیستم‌ها منتقل می‌شود، که این امر به بهبود عملکرد و کارایی دستگاه‌های الکترونیکی و الکتریکال کمک می‌کند.

با توجه به اینکه مدارات خطی در تمامی حوزه‌های فناوری و صنعت به کار می‌روند، آشنایی با آنها و اصول عملکرد آنها بسیار ارزشمند است. این به مهندسان و توسعه‌دهندگان امکان می‌دهد تا بهترین طراحی‌ها و راه‌حل‌ها را برای مسائل مختلف ارائه دهند و به بهبود عملکرد و کارایی دستگاه‌ها و سیستم‌ها کمک کنند.

وب سایت آرامیس  الکترونیک یک منبع قابل اعتماد برای تهیه بهترین ورق های مدار چاپی و قطعات الکترونیکی است. از طریق این سایت می‌توانید به صورت آنلاین به بهترین فیبرهای مدار چاپی و قطعات الکترونیکی دسترسی پیدا کرده و آن‌ها را خریداری کنید. اطمینان از اصالت و کیفیت محصولات از اهمیت بسیاری برخوردار است، بنابراین از منابعی که مورد اعتماد هستند، استفاده کنید.

جهت ارتباط با مشاوران آرامیس الکترونیک  ، با شماره های زیر تماس بگیرید.

031-32677762

09134372700

سوالات متداول

مدار خطی چیست؟

یک مدار خطی، یک مدار الکترونیکی است که با ورودی‌های خطی، خروجی خطی تولید می‌کند. این به این معناست که رابطه بین ورودی و خروجی آن به صورت خطی است.

چه تفاوتی بین مدار خطی و غیرخطی وجود دارد؟

در مدار خطی، ورودی و خروجی به صورت خطی با یکدیگر مرتبط هستند، در حالی که در مدار غیرخطی، این رابطه به صورت غیرخطی است؛ به عبارت دیگر، ورودی و خروجی به صورت توابعی غیرخطی از یکدیگر وابسته هستند.

کاربردهایی مدارات خطی چگونه است؟

مدارات خطی در بسیاری از کاربردهای الکترونیکی و الکتریکال، از جمله تقویت سیگنال، فیلتراسیون، کنترل، اندازه‌گیری و غیره استفاده می‌شوند. این مدارات در صنایع مختلف از جمله مخابرات، الکترونیک، صوتی و تصویری، کنترل صنعتی و غیره کاربرد دارند.
