آیا تا به حال پیش آمده که به داخل یک دستگاه الکترونیکی نگاه کنید و با تعداد زیادی قطعات کوچک و پیچیده مواجه شوید؟ این قطعات کوچک که مستقیم روی سطح مدارهای چاپی نصب میشوند، همان قطعات SMD هستند. دستگاههای نصب سطحی یا SMDها انقلابی در دنیای الکترونیک ایجاد کردهاند و به ما این امکان را دادهاند تا دستگاههای کوچکتر، سریعتر و کارآمدتری بسازیم. در این مقاله، قصد داریم به شما کمک کنیم تا با انواع مختلف این قطعات، کاربردها و مزایای آنها بیشتر آشنا شوید.
تکنولوژی SMD از دهه 1960 آغاز شد، اما در دهه 1980 با افزایش تقاضا برای دستگاههای کوچک و قابل حمل به اوج خود رسید. این تکنولوژی با حذف نیاز به پایههای بلند و سوراخکاری در مدارهای چاپی، تولید و طراحی را سادهتر و کارآمدتر کرد. قطعات SMD به دلیل اندازه کوچک، قابلیت اطمینان بالا و عملکرد بهتر در فرکانسهای بالا، بهسرعت جای خود را در صنعت الکترونیک باز کردند.
در این مقاله، با هم به بررسی انواع قطعات SMD میپردازیم، مزایای مختلف آنها را معرفی میکنیم و کاربردهای متنوعی که در صنایع مختلف دارند را مرور خواهیم کرد. همچنین نکاتی را برای انتخاب و استفاده بهتر از این قطعات بیان خواهیم کرد. هدف ما این است که شما با اطلاعات کافی بتوانید از این قطعات، در پروژههای خود بهرهبرداری کنید و با دنیای جذاب و پیچیده الکترونیک آشنا شوید.
آشنایی با انواع قطعات SMD
قطعات SMD یا همان دستگاههای نصب سطحی، همانطور که از نامشان پیداست، قطعات الکترونیکی کوچکی هستند که به جای قرار گرفتن درون سوراخهای مدار چاپی، مستقیم روی سطح آن نصب میشوند. این قطعات کوچک که شاید در نگاه اول ساده به نظر برسند، نقش بسیار بزرگی در دنیای الکترونیک مدرن دارند و به ما کمک میکنند تا دستگاههایی با ابعاد کوچکتر و کارایی بیشتر بسازیم.
تاریخچه تکنولوژی SMD
تصور کنید که در دهه 1960، مهندسان الکترونیک اولین قدمها را در جهت توسعه تکنولوژی SMD برداشتند. این تکنولوژی در ابتدا چندان مورد توجه قرارنگرفت و بسیاری از مهندسان همچنان از قطعات سنتی استفاده میکردند. اما با گذشت زمان و افزایش نیاز به دستگاههای الکترونیکی کوچکتر و قابل حمل، محدودیتهای قطعات سنتی با پایههای بلند و بزرگ بیشتر و بیشتر آشکار شد. دیگر این قطعات نمیتوانستند پاسخگوی نیازهای جدید باشند.
تحول و پیشرفت تکنولوژی SMD
اینجا بود که تکنولوژی SMD به کمک آمد. این قطعات به جای داشتن پایههای بلند که نیاز به سوراخکاری در مدار چاپی دارند، مستقیم روی سطح مدار نصب میشوند. این تغییر به ظاهر ساده، اما بسیار موثر، به مهندسان امکان داد تا دستگاههایی با ابعاد کوچکتر و چیدمانهای پیچیدهتر طراحی کنند. بهعلاوه، تولید این قطعات نیز سادهتر و ارزانتر بود. به این ترتیب، تکنولوژی SMD بهسرعت محبوبیت پیدا کرد و تا دهه 1980 به صورت گسترده در صنعت الکترونیک استفاده شد.
اهمیت قطعات SMD در الکترونیک مدرن
قطعات SMD علاوهبر اینکه اندازه دستگاهها را کاهش میدهند، چندین مزیت دیگر نیز دارند. این مزایا شامل کاهش مقاومت و اندوکتانس اضافی در مسیرهای الکتریکی است. این ویژگی به انتقال سریعتر سیگنالها و افزایش کارایی دستگاهها کمک میکند. همچنین، نصب مستقیم این قطعات روی سطح مدار باعث پایداری مکانیکی بیشتر و مقاومت بهتر در برابر لرزش و شوک میشود.
استفاده گسترده از تکنولوژی SMD
با توجه به همه این مزایا، عجیب نیست که تکنولوژی SMD بهسرعت جای خود را در قلب صنعت الکترونیک پیدا کرد. امروز، تقریباً در تمام دستگاههای الکترونیکی مدرن، از تلفنهای همراه گرفته تا تلویزیونها و کامپیوترها، از این قطعات استفاده میشود. این قطعات به ما امکان میدهند که دستگاههایی با کارایی بالا و اندازه کوچک داشته باشیم که استفاده از آنها را در زندگی روزمره ما بسیار راحتتر و لذتبخشتر میکند.
جهت ارتباط با مشاوران آرامیس الکترونیک ، با شماره های زیر تماس بگیرید.

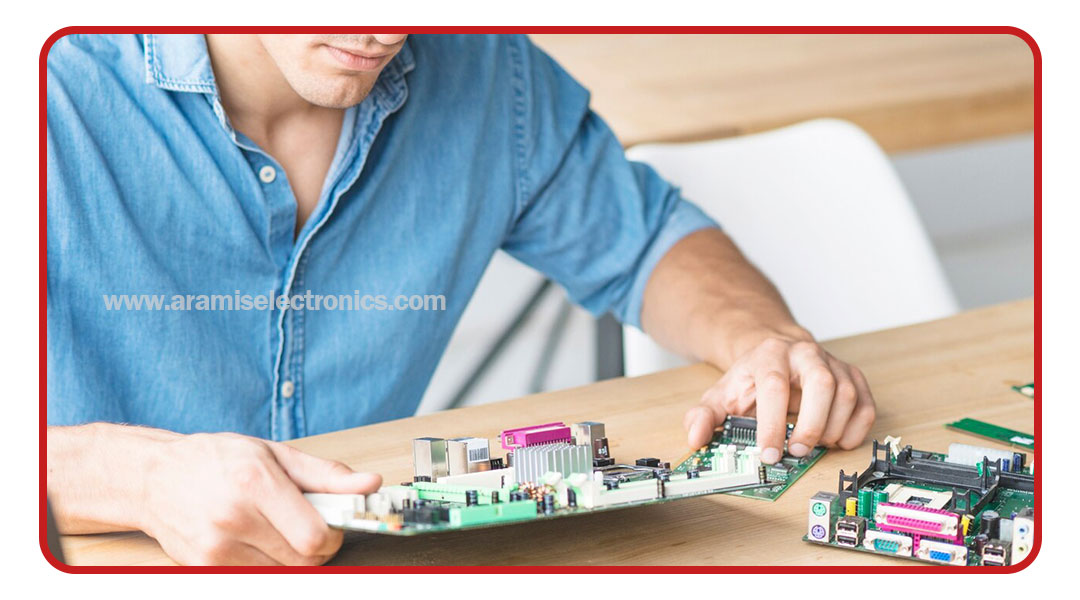

مزایای استفاده از قطعات SMD
اولین و شاید مهمترین ویژگی انواع قطعات SMD، اندازه کوچک آنهاست. این کوچک بودن فقط بهخاطر زیبایی نیست، بلکه به ما امکان میدهد تعداد بیشتری قطعه را روی یک مدار چاپی جا بدهیم. این موضوع وقتی اهمیت پیدا میکند که بخواهیم دستگاههایی با کارکردهای پیچیده و پیشرفته بسازیم، اما فضای زیادی هم در اختیار نداشته باشیم.
یکی دیگر از مزایای بزرگ قطعات SMD، عملکرد بهتر و قابلیت اطمینان بیشتر آنهاست. چون این قطعات پایههای بلندی ندارند و بهصورت مستقیم روی مدار نصب میشوند، سیگنالها سریعتر منتقل میشوند و احتمال بروز مشکل در اتصالات کمتر است. این ویژگیها باعث میشود محصول نهایی ما سریعتر عمل کند و دوام بیشتری هم داشته باشد.
در مورد تولید هم باید بگویم که قطعات SMD فرآیند تولید را بسیار سادهتر و ارزانتر میکنند. ماشینهای خودکار میتوانند این قطعات را خیلی سریعتر از قطعات سنتی نصب کنند و این، کاهش زمان تولید و هزینههای نیروی کار را به همراه دارد. بهعلاوه، طراحی این قطعات به گونهای است که بهصورت طبیعی حرارت را بهتر دفع میکنند. این موضوع برای حفظ عمر و عملکرد دستگاههای الکترونیکی ما بسیار حیاتی است.
نکته دیگری که در مورد این قطعات وجود دارد، انعطافپذیری در طراحی است. چون این قطعات میتوانند روی هر دو طرف مدار چاپی قرار بگیرند، دست طراحان را برای خلق مدارهای پیچیده و خلاقانه باز میگذارند. در نهایت، وزن کم این قطعات هم یک مزیت بزرگ است، مخصوصاً برای دستگاههای قابل حمل که هر گرم وزن اضافه اهمیت دارد.

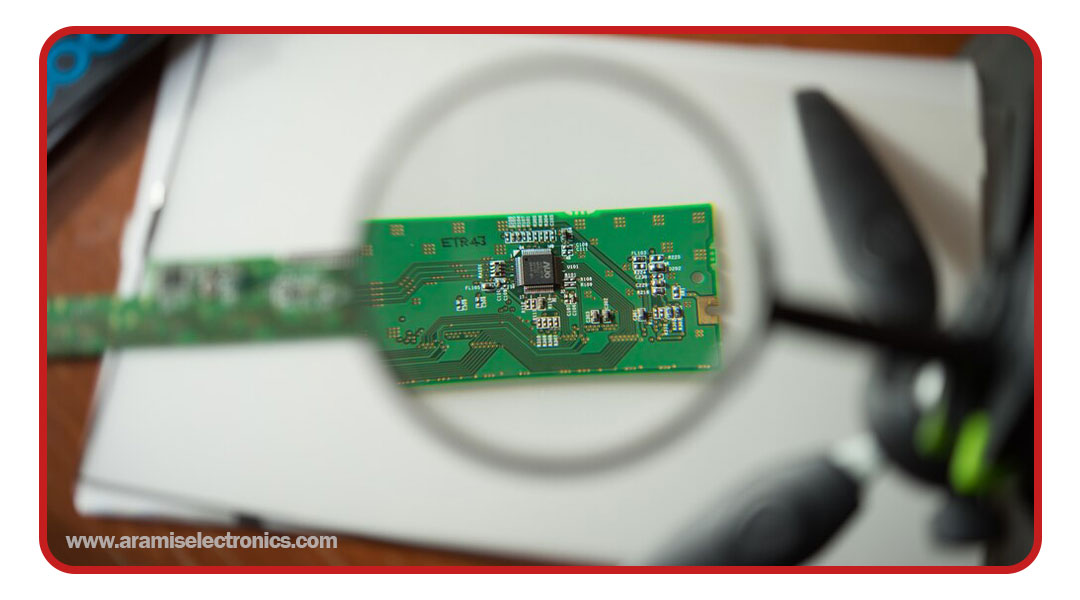

انواع قطعات SMD
در این قسمت به انواع قطعات SMD میپردازیم. این قطعات به دو دسته کلی فعال و غیرفعال تقسیم میشوند. هر دسته شامل انواع مختلفی از قطعات با کاربردهای خاص خود است.
اولین دسته از قطعات، قطعات غیرفعال هستند. این قطعات نمیتوانند سیگنالها یا انرژی را تقویت کنند و شامل مقاومتها، خازنها و سلفها میشوند. مقاومتهای SMD برای کنترل جریان الکتریکی در مدارها استفاده میشوند و در اندازههای مختلف موجود هستند که برای بایاس کردن و فیلتر کردن ضروریاند. خازنهای SMD وظیفه ذخیره و تخلیه انرژی الکتریکی را برعهده دارند و از موادی مانند سرامیک، تانتالوم و پلیاستر ساخته میشوند. این قطعات در مدارهای فیلتر و تایمینگ نقش اساسی ایفا میکنند. سلفهای SMD نیز انرژی را بهصورت میدان مغناطیسی ذخیره میکنند و معمولاً در کاربردهای RF و مدارهای منبع تغذیه مورد استفاده قرار میگیرند.
دسته دوم، قطعات فعال هستند. این قطعات میتوانند سیگنالها یا انرژی را تقویت کنند و شامل دیودها، ترانزیستورها و مدارهای مجتمع (IC) میشوند. دیودهای SMD اجازه میدهند جریان الکتریکی فقط در یک جهت جریان یابد. آنها معمولاً در تنظیم ولتاژ، دمودولاسیون سیگنال و تبدیل قدرت استفاده میشوند. ترانزیستورهای SMD دستگاههای نیمههادی هستند که سیگنالهای الکترونیکی را تقویت یا سوئیچ میکنند. انواع آنها شامل BJT و FET میشوند. مدارهای مجتمع (IC) SMD مجموعهای از چندین قطعه در یک واحد هستند که وظایف پیچیدهای را انجام میدهند. این مدارها شامل میکروکنترلرها، تقویتکنندهها و مدارهای مدیریت انرژی میشوند.

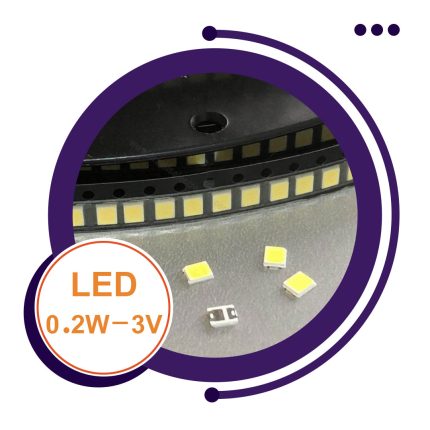

مشاهده و خرید محصولات ال ای دی LED
کاربردهای قطعات SMD
شاید بپرسید این قطعات کوچک و جالب کجاها به کار میآیند؟ باید بگوییم که کاربردهای آنها بسیار گسترده است و تقریباً در همه جا میتوان ردپای آنها را پیدا کرد. یکی از مهمترین کاربردهای قطعات SMD در تجهیزات ارتباطی است. این قطعات به دلیل اندازه کوچک و عملکرد بالا در تجهیزاتی مانند تلفنهای همراه، روترها و مودمها بسیار مورد استفاده قرار میگیرند. در لوازم الکترونیکی مصرفی مانند تلویزیونها، لپتاپها و تبلتها نیز قطعات SMD به دلیل نیاز به طراحی جمعوجور و کارایی بالا استفاده میشوند.
در تجهیزات پزشکی هم قطعات SMD جایگاه ویژهای دارند. این قطعات برای اطمینان از دقت و قابلیت اطمینان بالا در اندازهگیریها و عملکرد دستگاهها استفاده میشوند. همچنین در صنعت خودروسازی، قطعات SMD در سیستمهای کنترل الکترونیکی، سنسورها و واحدهای کنترل موتور کاربرد دارند.
در تجهیزات صنعتی، قطعات SMD برای افزایش دقت و کاهش اندازه و وزن تجهیزات استفاده میشوند. این قطعات به ما کمک میکنند تا دستگاههایی بسازیم که کوچکتر و سبکتر هستند و عملکرد بهتری هم دارند. برای دریافت اطلاعات بیشتر درباره کاربردهای گسترده قطعات SMD در صنایع مختلف، با ما در آرامیس الکترونیک تماس بگیرید و از مشاوره تخصصی بهرهمند شوید.

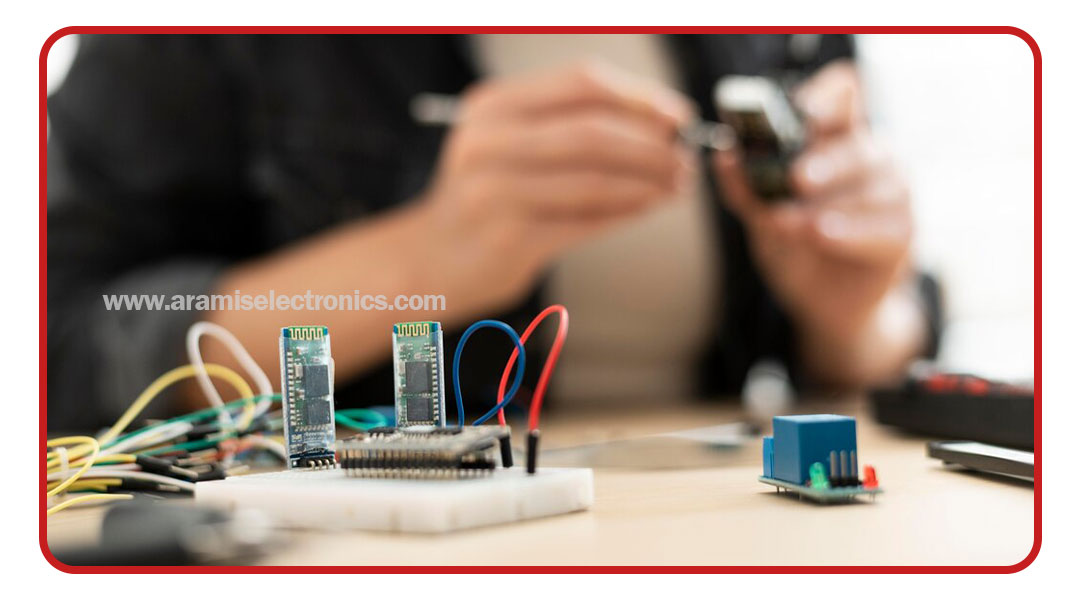

نکات مهم در انتخاب و استفاده از قطعات SMD
اولین نکته این است که همیشه مشخصات فنی انواع قطعات SMD را بادقت بررسی کنید. مطمئن شوید که قطعهای که انتخاب میکنید با نیازهای پروژه شما سازگار است و کارکرد بهینهای دارد. نکته دوم این است که همیشه به کیفیت قطعات توجه کنید. ممکن است قطعات ارزانتر وسوسهکننده به نظر برسند، اما همیشه این ریسک را نکنید. یک قطعه کمی گرانتر اما با کیفیت بالا، میتواند در طولانی مدت هزینههای شما را کاهش دهد و از بروز مشکلات جلوگیری کند.
همچنین انتخاب شریکی که در زمینه انواع قطعات SMD تخصص دارد و میتواند مشاوره مناسب و قطعات با کیفیت را ارائه دهد، بسیار مهم است. تیم آرامیس الکترونیک با تخصص عمیق و دسترسی مستقیم به کارخانه میتواند بهترین خدمات را ارائه دهد. در نهایت، رعایت اصول نگهداری و جابجایی قطعات SMD نیز بسیار مهم است. این قطعات به رطوبت و آسیبهای فیزیکی حساس هستند، پس همیشه آنها را در بستهبندیهای مناسب نگهداری کنید و در هنگام جابجایی از ابزارهای مناسب استفاده کنید.
سخن پایانی
در پایان باید گفت؛ انواع قطعات SMD بهعنوان اجزای اساسی در دنیای الکترونیک مدرن نقش بسیار مهمی ایفا میکنند. این قطعات کوچک اما پرکاربرد، به ما امکان میدهند که دستگاههایی با اندازه کوچکتر، کارایی بالاتر و قابلیت اطمینان بیشتر بسازیم. از تجهیزات ارتباطی پیشرفته گرفته تا لوازم الکترونیکی مصرفی، تجهیزات پزشکی حساس و حتی در صنایع خودروسازی، قطعات SMD همه جا حضور دارند و به بهبود عملکرد و کیفیت محصولات کمک میکنند.
با توجه به مزایای متعددی که این قطعات ارائه میدهند، انتخاب و استفاده صحیح از آنها میتواند تفاوتهای چشمگیری در پروژههای الکترونیکی ایجاد کند. شناخت انواع مختلف قطعات SMD، درک کاربردهای مختلف آنها و آگاهی از نکات مهم در انتخاب و استفاده از این قطعات، میتواند به هر فردی که در زمینه الکترونیک فعالیت میکند کمک کند تا پروژههای خود را با دقت و موفقیت بیشتری پیش ببرد.
امیدواریم این راهنمای جامع به شما کمک کرده باشد تا با دنیای SMD بیشتر آشنا شوید و بتوانید از این دانش در پروژههای خود بهرهبرداری کنید. به یاد داشته باشید که تکنولوژی SMD نه تنها امکان کوچکسازی دستگاهها را فراهم کرده است، بلکه راه را برای نوآوریها و پیشرفتهای بیشتری در آینده هموار میکند.
آرامیس الکترونیک وارد کننده انواع قطعات الکترونیکی و فیبر مدارچاپی آماده خدمت رسانی به شما تولید کنندگان و مصرف کنندگان عزیز می باشد.
سوالات متداول
1: قطعات SMD چه مزایایی نسبت به قطعات سوراخدار دارند؟
قطعات SMD دارای چندین مزیت کلیدی نسبت به قطعات سوراخدار هستند. اولاً، اندازه کوچکتر آنها امکان میدهد که تعداد بیشتری قطعه روی یک مدار چاپی جا بگیرد، که این موضوع برای طراحیهای فشرده و پیچیده بسیار مهم است. ثانیاً، این قطعات به دلیل داشتن اتصالات کوتاهتر و مستقیمتر، عملکرد بهتری در فرکانسهای بالا دارند و انتقال سیگنالها با سرعت بیشتری انجام میشود. علاوه بر این، فرآیند تولید این قطعات سادهتر و سریعتر است، که منجر به کاهش هزینهها و افزایش کارایی تولید میشود.
2: قطعات SMD در چه کاربردهایی بیشتر استفاده میشوند؟
قطعات SMD در انواع مختلفی از کاربردهای الکترونیکی استفاده میشوند. این قطعات در تجهیزات ارتباطی مانند تلفنهای همراه، روترها و مودمها بسیار محبوب هستند. همچنین در لوازم الکترونیکی مصرفی مانند تلویزیونها، لپتاپها و تبلتها به دلیل نیاز به طراحی جمعوجور و کارایی بالا استفاده میشوند. در تجهیزات پزشکی، قطعات SMD برای اطمینان از دقت و قابلیت اطمینان بالا در اندازهگیریها و عملکرد دستگاهها مورد استفاده قرار میگیرند. صنایع خودروسازی و تجهیزات صنعتی نیز از این قطعات برای افزایش دقت و کاهش اندازه و وزن تجهیزات بهره میبرند.
3: چگونه میتوان قطعات SMD را به درستی انتخاب و استفاده کرد؟
انتخاب و استفاده صحیح از قطعات SMD نیازمند دقت و توجه به چند نکته کلیدی است. اولاً، همیشه مشخصات فنی قطعات را به دقت بررسی کنید تا اطمینان حاصل کنید که قطعه مورد نظر با نیازهای پروژه شما سازگار است. ثانیاً، به کیفیت قطعات توجه ویژهای داشته باشید و سعی کنید از منابع معتبر و قابل اطمینان خرید کنید. همچنین، رعایت اصول نگهداری و جابجایی قطعات SMD بسیار مهم است. این قطعات به رطوبت و آسیبهای فیزیکی حساس هستند، بنابراین باید آنها را در بستهبندیهای مناسب نگهداری کنید و در هنگام جابجایی از ابزارهای مناسب استفاده کنید.
