سولدر ماسک
اگر با مدارهای چاپی (PCB) سروکار داشته باشید، حتماً با سولدر ماسک برخورد کردهاید؛ همان لایه رنگی که روی بردهای الکترونیکی دیده میشوند. اما این لایه فقط برای زیبایی نیست!سولدر ماسک، نقش حیاتی در محافظت از مسیرهای مسی مدار دارد و مانع از اتصالهای ناخواسته، اکسید شدن و آسیبهای محیطی میشود.
حالا اگر قصد خرید سولدر ماسک دارید، احتمالاً با سوالات زیادی روبهرو هستید؛ کدام رنگ بهتر است؟ قیمتها چطور تعیین میشوند؟ سولدر ماسک مایع بهتر است یا فیلمی؟ انتخاب محصول مناسب به نیاز شما بستگی دارد و اگر اطلاعات درستی نداشته باشید، ممکن است هزینه اضافی بپردازید یا محصولی بگیرید که با برد شما سازگار نباشد!
در این صفحه، هر چیزی که باید درباره خرید سولدر ماسک بدانید را بررسی میکنیم؛ از انواع و ویژگیها گرفته تا راهنمای انتخاب و قیمتها. اگر میخواهید بهترین گزینه را برای پروژه خود پیدا کنید، تا انتهای این راهنما همراه ما باشید.
سولدر ماسک چیست و چه کاربردی دارد؟
سولدر ماسک (Solder Mask) یک لایه محافظتی است که روی مدار چاپی (PCB) اعمال میشود تا از اکسید شدن، اتصالهای ناخواسته و آسیبهای فیزیکی جلوگیری کند. این لایه همان پوشش رنگی است که روی بردهای الکترونیکی میبینید و معمولاً به رنگ سبز، قرمز، آبی یا مشکی عرضه میشود.
اما چرا سولدر ماسک اهمیت دارد؟ مسیرهای مسی روی بردهای الکترونیکی بسیار حساس هستند و در معرض عوامل محیطی مانند رطوبت، گرد و غبار و اکسیداسیون قرار دارند. بدون وجود یک لایه محافظ، احتمال آسیبدیدگی این مسیرها افزایش مییابد که در نهایت باعث خرابی مدار و عملکرد نادرست آن میشود. سولدر ماسک نهتنها از این آسیبها جلوگیری میکند، بلکه فرآیند لحیمکاری را هم دقیقتر و تمیزتر میسازد.
کاربرد اصلی سولدر ماسک در صنعت الکترونیک و تولید PCB است. این لایه کمک میکند تا هنگام مونتاژ قطعات، قلع فقط به بخشهای موردنظر بچسبد و از ایجاد اتصالهای اضافی جلوگیری شود. در نتیجه، کیفیت بردهای الکترونیکی افزایش پیدا کرده و عمر مفید آنها بیشتر میشود.
راهنمای انتخاب و خرید عایق محافظ برد (سولدر ماسک)
اگر با طراحی، مونتاژ یا تعمیرات مدارهای چاپی (PCB) سروکار داشته باشید، حتماً با لایههای رنگی روی بردهای الکترونیکی مواجه شدهاید. این لایه که سولدر ماسک (Solder Mask) نام دارد، صرفاً برای زیبایی نیست؛ بلکه یک لایه حیاتی برای محافظت از مسیرهای مسی مدار در برابر اکسیداسیون، اتصالهای ناخواسته هنگام لحیمکاری، رطوبت و آسیبهای محیطی است.
بسته به نوع پروژه شما (تولید صنعتی برد یا تعمیرات ظریف سختافزاری)، انتخاب نوع این عایق متفاوت خواهد بود. در ادامه انواع این محصول را بررسی میکنیم تا دقیقترین انتخاب را داشته باشید.

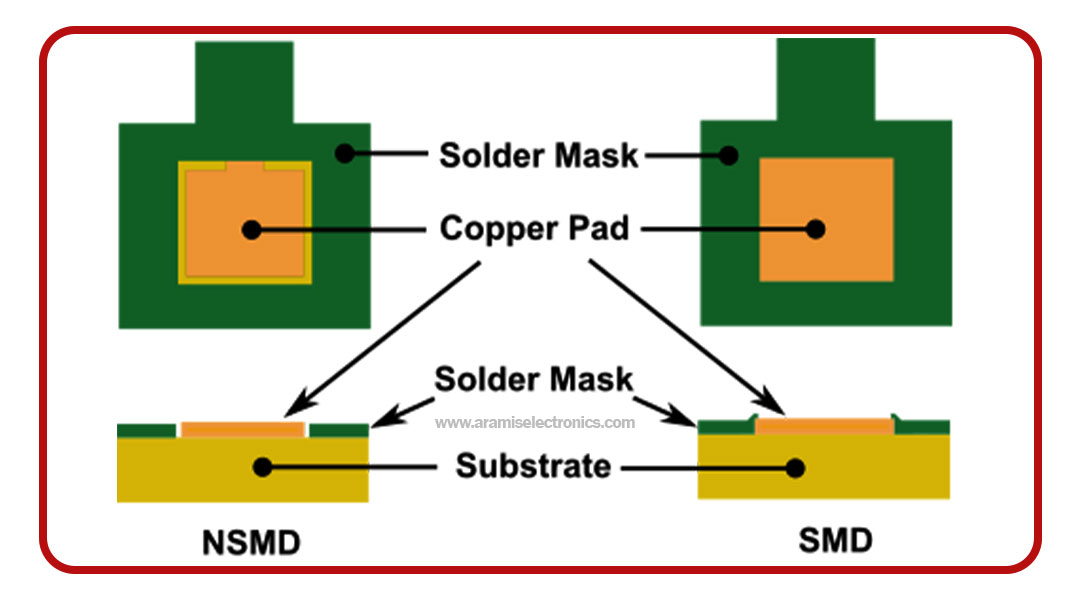

چرا سولدر ماسک برای PCB ضروری است؟
سولدر ماسک برای مدارهای چاپی (PCB) نقش بسیار حیاتی دارد. اگر بخواهیم به زبان ساده بگوییم، این لایه محافظ، از بردهای الکترونیکی در برابر آسیبهای مختلف محافظت میکند و باعث میشود مدارها به درستی عمل کنند. اما چرا این لایه ضروری است؟
محافظت در برابر اکسیداسیون
مسیرهای مسی روی PCB اگر بدون سولدر ماسک باقی بمانند، به راحتی در معرض رطوبت و هوا قرار میگیرند و اکسید میشوند. اکسیداسیون میتواند باعث افت عملکرد برد الکترونیکی و حتی خرابی آن شود. سولدر ماسک با ایجاد یک پوشش محافظ، مانع از این آسیبها میشود.
جلوگیری از اتصالهای ناخواسته
سولدر ماسک کمک میکند تا در هنگام لحیمکاری، فقط قلع در نواحی مشخصی از برد قرار بگیرد. این موضوع از اتصالهای ناخواسته و ایجاد مدارهای کوتاه جلوگیری میکند. بدون سولدر ماسک، احتمال اینکه قلع در جاهای اشتباهی قرار گیرد، بیشتر است و این میتواند عملکرد مدار را مختل کند.
افزایش دقت لحیمکاری
سولدر ماسک باعث میشود تا فرآیند لحیمکاری تمیزتر و دقیقتر انجام شود. این لایه محافظ، نقاط لحیمکاری را از قسمتهای دیگر برد جدا میکند و از سرریز شدن قلع جلوگیری میکند.
حفاظت از برد در برابر آسیبهای فیزیکی
عوامل محیطی مانند گرد و غبار، آلودگی و حتی ضربههای کوچک میتوانند به بردهای الکترونیکی آسیب برسانند. سولدر ماسک با ایجاد یک لایه حفاظتی، این آسیبها را کاهش میدهد و عمر مفید PCB را افزایش میدهد.
با توجه به این موارد، میتوان گفت که سولدر ماسک نه تنها از آسیبهای فیزیکی و شیمیایی محافظت میکند، بلکه به بهبود عملکرد و افزایش طول عمر مدارهای چاپی کمک میکند. بنابراین، وجود این لایه برای هر پروژه الکترونیکی ضروری است.
انواع سولدر ماسک
سولدر ماسکها با توجه به رنگ و جنس مواد تشکیلدهندهشان به انواع مختلفی تقسیم میشوند. هر کدام از این انواع ویژگیهای خاص خود را دارند که انتخاب آنها بستگی به نیاز پروژه و نوع برد الکترونیکی شما دارد. در این بخش، انواع سولدر ماسک را بر اساس دو فاکتور اصلی: رنگ و جنس مواد تشکیلدهنده معرفی میکنیم.

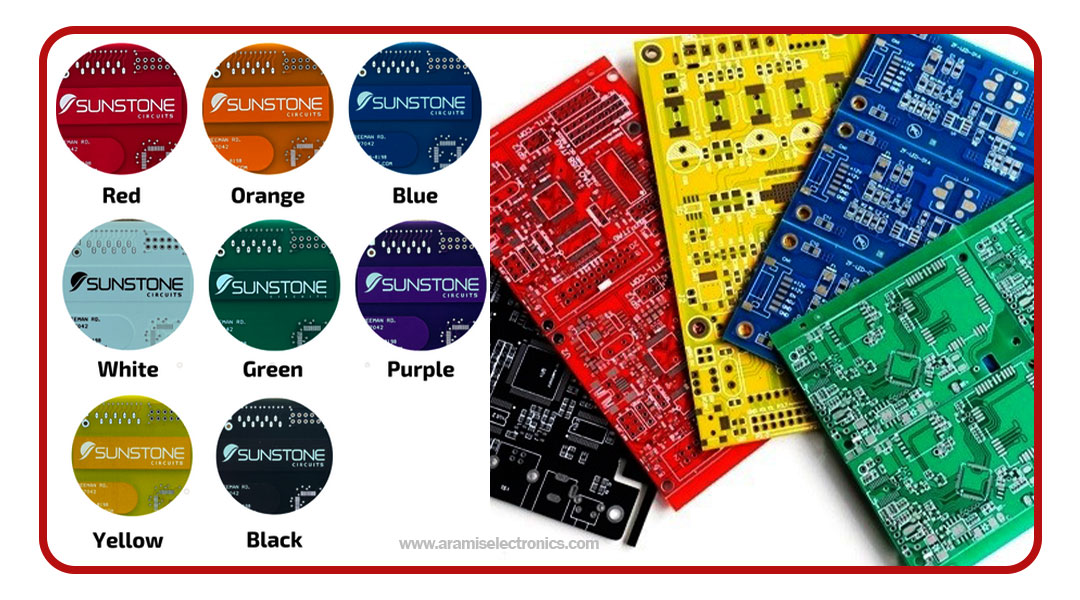

1. انواع سولدر ماسک بر اساس رنگ
رنگ سولدر ماسک نه تنها به زیبایی برد کمک میکند، بلکه در برخی موارد میتواند نشاندهنده ویژگیهای خاصی از سولدر ماسک باشد:

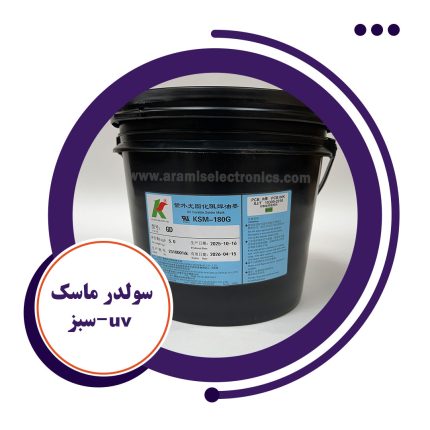

سبز: سولدر ماسک سبز، رایجترین رنگ در صنعت الکترونیک است. این رنگ به دلیل تطبیق پذیری بالا و هزینه مقرون به صرفه، برای اکثر پروژهها انتخاب میشود. علاوه بر این، رنگ سبز برای چشم انسان راحتتر است و فرآیند بازرسی بردها را تسهیل میکند.

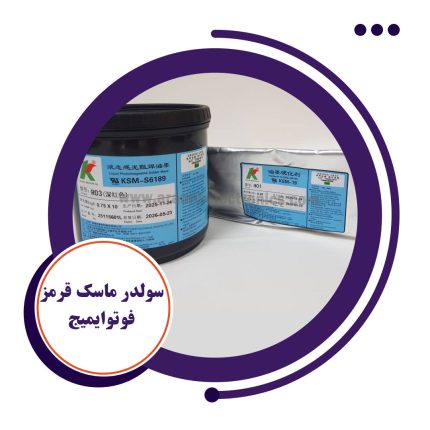

قرمز: سولدر ماسک قرمز معمولاً برای بردهایی با کاربردهای خاص و در شرایطی که نیاز به شفافیت بیشتر در نمایش اتصالات باشد، استفاده میشود. این رنگ معمولاً در صنایع خاص یا در بردهایی که نیاز به تفاوت رنگی دارند، به کار میرود.

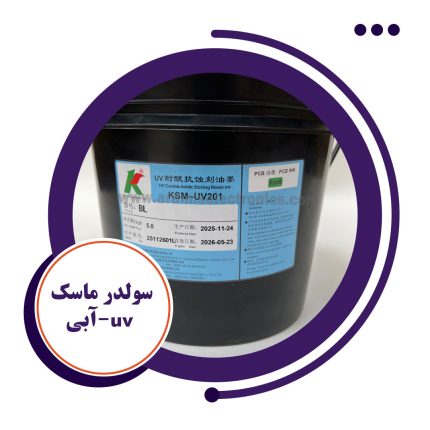

آبی: سولدر ماسک آبی در برخی پروژههای الکترونیکی استفاده میشود، به ویژه در تولیدات خاص که به مشخص بودن رنگ لایههای مختلف نیاز دارند. این رنگ به دلیل ویژگیهای نوری خاصی که دارد، ممکن است در فرآیند تولید کمک کند.
مشکی: سولدر ماسک مشکی به علت ظاهر شیک و مدرن و همچنین خاصیت مقاومت در برابر نور UV بیشتر در پروژههایی که به دوام بالاتر نیاز دارند، کاربرد دارد. این رنگ معمولاً در بردهایی با تکنولوژی بالا یا در مواردی که حساسیت به نور UV وجود دارد، استفاده میشود.
2. انواع سولدر ماسک بر اساس جنس مواد تشکیلدهنده
جنس مواد تشکیلدهنده سولدر ماسک نیز اهمیت زیادی دارد، زیرا هر نوع ماده ویژگیهای متفاوتی در برابر محیط و دما از خود نشان میدهد:
سولدر ماسک اپوکسی:این نوع سولدر ماسک از اپوکسی ساخته شده و معمولاً مقاومت بسیار بالایی در برابر حرارت و عوامل شیمیایی دارد. سولدر ماسکهای اپوکسی برای کاربردهای صنعتی و تولید بردهای الکترونیکی با شرایط کاری سخت مناسب هستند.
سولدر ماسک لایهای (Film-based):سولدر ماسکهای فیلمی، لایههای نازک و انعطافپذیری هستند که معمولاً از مواد پلیمری ساخته میشوند. این نوع سولدر ماسکها به دلیل فرآیند نصب ساده و سرعت بالا در تولید، در بردهای الکترونیکی عمومی کاربرد زیادی دارند.
سولدر ماسک مایع: سولدر ماسکهای مایع به صورت مایع و معمولاً از رزینهای مخصوص تولید میشوند. این نوع سولدر ماسکها به راحتی بر روی برد پاشیده میشوند و سپس با استفاده از حرارت سخت میشوند. سولدر ماسک مایع برای تولید بردهای پیچیده و دارای خطوط ریز مناسب است.
سولدر ماسک سرامیکی: سولدر ماسکهای سرامیکی از مواد سرامیکی مقاوم ساخته شدهاند و بیشتر در شرایط خاص و محیطهای با دمای بالا استفاده میشوند. این نوع سولدر ماسکها معمولاً برای مدارهای چاپی با نیاز به مقاومت بالاتر طراحی میشوند.
تفاوت سولدر ماسک مایع و فیلمی – کدام نوع برای شما مناسبتر است؟
وقتی تصمیم به خرید سولدر ماسک میگیرید، ممکن است با دو گزینه اصلی روبهرو شوید: سولدر ماسک مایع و سولدر ماسک فیلمی. هرکدام از این دو نوع سولدر ماسک ویژگیها و مزایای خاص خود را دارند که میتواند بر اساس نیاز پروژه شما انتخاب بهتری باشد. در اینجا به بررسی تفاوتهای اصلی بین این دو نوع و انتخاب مناسبتر برای شما میپردازیم.

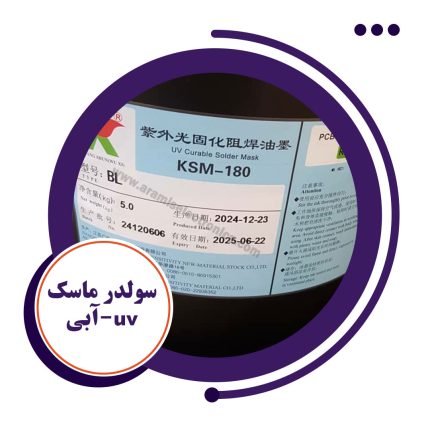

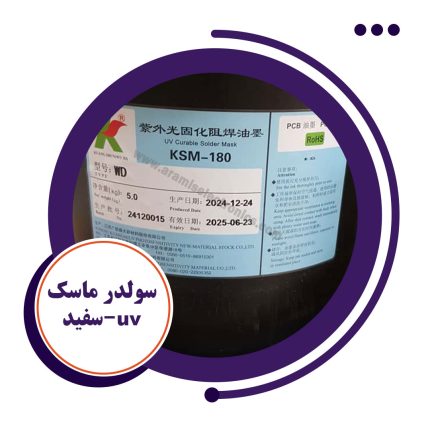

سولدر ماسک مایع UV (سرنگی و تیوپی)؛ پرطرفدار در تعمیرات موبایل
سولدر ماسک مایع که معمولاً در تیوپها یا سرنگهای ۱۰ میلیلیتری عرضه میشود، محبوبترین گزینه برای تعمیرکاران موبایل، لپتاپ و بردهای حساس است. این نوع عایق به صورت مایع غلیظ روی بخش آسیبدیده برد (مانند سیمکشیهای ترمیمشده یا پایه آیسیها) قرار میگیرد و تنها راه خشک شدن آن، تابش نور فرابنفش (لامپ UV) است. سولدر ماسک مایع به دلیل انعطافپذیری و راحتی در استفاده، برای ترمیم خطوط بسیار ریز و بردهای پیچیده SMD بهترین گزینه است.
سولدر ماسک فیلمی (لمینت خشک)؛ انتخاب صنایع تولید PCB
فیلم سولدر ماسک به صورت لایههای نازک، آماده و جامد (شبیه به شیتهای لمینت) عرضه میشود. این نوع عایق بیشتر در کارگاهها و کارخانههای تولید انبوه مدار چاپی کاربرد دارد. برای چسباندن آن روی برد، به تجهیزات خاصی مثل دستگاه پرس حرارتی (لمیناتور) نیاز است. مزیت اصلی فیلمهای خشک، ایجاد یک لایه کاملاً یکدست و همضخامت در مقیاسهای بزرگ تولیدی است، اما برای کارهای تعمیراتی و ظریف کاربردی ندارد.
قیمت سولدر ماسک و عوامل تأثیرگذار بر آن
قیمت رنگ محافظ برد در بازار به عوامل متعددی بستگی دارد که شناخت آنها به شما کمک میکند متناسب با بودجه خود، بهترین کارایی را دریافت کنید:
نوع و ساختار عایق: سولدر ماسکهای مایع تیوپی و سرنگی به دلیل حجم کمتر، قیمت مقرونبهصرفهتری برای مصارف کارگاهی و تعمیراتی دارند، در حالی که فیلمهای خشک معمولاً در رولهای بزرگ و برای مصارف صنعتی قیمتگذاری میشوند.
کیفیت رزین و مقاومت حرارتی: سولدر ماسکهای باکیفیت باید در برابر حرارت مستقیم هویه و هیتر (تا بالای ۲۸۰ درجه سانتیگراد) مقاومت کنند و پوسته پوسته نشوند. محصولات دارای استانداردهای بینالمللی قیمت بالاتری دارند.

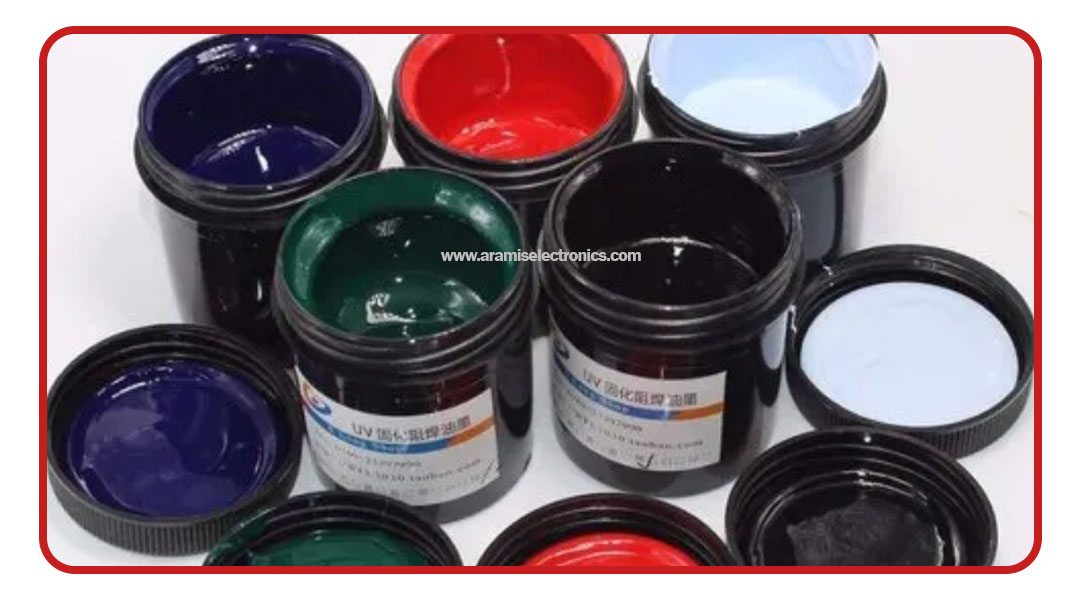

حجم و بستهبندی: عایقها در حجمهای مختلفی از جمله سرنگهای ۱۰ سیسی تا قوطیهای ۱۰۰ گرمی و ۱ کیلوگرمی (برای چاپ سیلک بردهای صنعتی) تولید میشوند.
برای خرید سولدر ماسک با کیفیت و قیمت مناسب، آرامیس الکترونیک گزینهای عالی است. این شرکت انواع سولدر ماسکهای بازار را از برندهای معتبر و با بهترین کیفیت ارائه میدهد. تیم متخصص آرامیس الکترونیک میتواند به شما کمک کند تا بهترین گزینه را متناسب با نیاز پروژه خود انتخاب کنید.
جهت ارتباط با مشاوران آرامیس الکترونیک ، با شماره های زیر تماس بگیرید.
تاثیر برند و حجم (سیسی) بر قیمت نهایی
در بازار قطعات و لوازم لحیمکاری، برندهای معتبری همچون مکانیک (Mechanic) و سانشاین (Sunshine) به عنوان استانداردهای بازار شناخته میشوند. قیمت سرنگهای ۱۰ میلیلیتری این برندها کاملاً اقتصادی بوده و به دلیل تزریق آسان، هدررفت مواد را به حداقل میرساند. آرامیس الکترونیک با حذف واسطهها، این محصولات را با تضمین اصالت و بهترین قیمت روز به دست شما میرساند.
نکات کلیدی در خرید سولدر ماسک – راهنمای جامع انتخاب
هنگام خرید سولدر ماسک، اولین نکتهای که باید در نظر بگیرید، نوع سولدر ماسک است. اگر پروژه شما به دقت بالایی نیاز دارد، سولدر ماسک مایع گزینه مناسبی است. در حالی که برای تولیدات انبوه، سولدر ماسک فیلمی معمولاً ترجیح داده میشود به دلیل کاربرد سادهتر و سرعت بیشتر در فرآیند تولید.
دومین عامل مهم، رنگ سولدر ماسک است. انتخاب رنگ بسته به نوع کاربرد و ترجیح شما میتواند متفاوت باشد. رنگ سبز رایجترین انتخاب است، اما رنگهای دیگر مانند قرمز، آبی و مشکی نیز برای کاربردهای خاص و نیاز به ویژگیهای خاص در دسترس هستند.
رنگ سولدر ماسک علاوه بر جنبه ظاهری و شخصیسازی برد، در فرآیند بازرسی چشمی و کیفیت نوری مدار نیز تاثیرگذار است.
سولدر ماسک سبز و آبی؛ استانداردهای صنعت الکترونیک

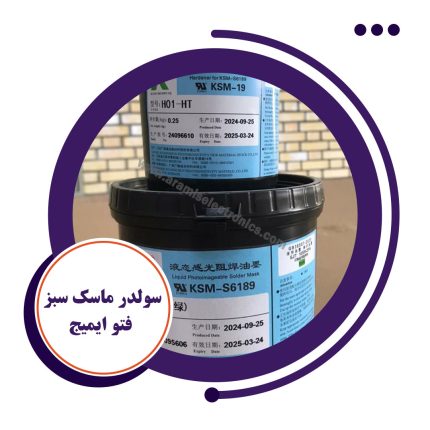

رنگ سبز: رایجترین، ارزانترین و استانداردترین رنگ در تمام دنیاست. دلیل محبوبیت آن، تضاد نوری عالی (Contrast) بین رنگ سبز و مسیرهای مسی زیر آن است که فرآیند بازرسی چشمی و عیبیابی برد را برای چشم انسان بسیار راحت میکند.

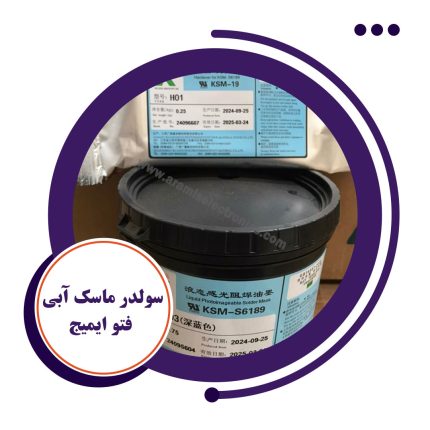

رنگ آبی: پس از سبز، بیشترین کاربرد را در بردهای السیدی و آردوینو دارد. این رنگ تضاد خوبی با پایههای لحیمکاری شده ایجاد میکند و ظاهری حرفهای به برد میدهد.
سولدر ماسک مشکی و قرمز؛ کاربردهای خاص و بردهای مدرن
رنگ مشکی: امروزه در بردهای مدرن، لوکس و تجهیزاتی که ظاهر آنها برای کاربر مهم است (مثل قطعات کامپیوترهای گیمینگ و بردهای اپل) استفاده میشود. رنگ مشکی لوکس است اما بازرسی چشمی مسیرهای مدار در آن سختتر از بقیه رنگهاست.

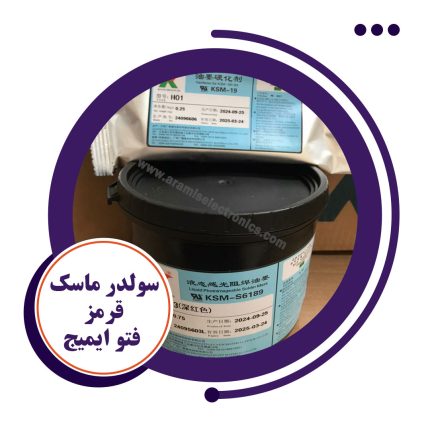

رنگ قرمز: تضاد نوری بسیار بالایی دارد و بیشتر در بردهای آموزشی، نمونههای اولیه (Prototype) و صنایع خاص برای متمایز کردن یک لایه یا بخش مشخص از مدار استفاده میشود.
در نهایت، مهم است که مقاومت و دوام سولدر ماسک را بررسی کنید. سولدر ماسک باید در برابر حرارت و شرایط محیطی مختلف مقاوم باشد تا عملکرد بلندمدت مدار را تضمین کند. برای انتخاب بهترین سولدر ماسک، به برندهای معتبر توجه کنید و محصولی با کیفیت بالا و استانداردهای بینالمللی خریداری کنید.
برای خرید سولدر ماسک با بهترین کیفیت و قیمت، از آرامیس الکترونیک دیدن کنید. این شرکت محصولات با کیفیت بالا از برندهای معتبر را به شما ارائه میدهد تا انتخابی مطمئن برای پروژه خود داشته باشید.
نتیجهگیری
انتخاب سولدر ماسک مناسب برای پروژههای الکترونیکی شما نه تنها به کیفیت نهایی بردهای چاپی کمک میکند، بلکه عمر مفید آنها را افزایش میدهد و از خرابیهای احتمالی در آینده جلوگیری میکند. با در نظر گرفتن عواملی مانند نوع سولدر ماسک، رنگ، مقاومت در برابر حرارت و برند معتبر، میتوانید بهترین گزینه را برای نیاز خود انتخاب کنید و از نتایج مطلوب بهرهمند شوید.
برای خرید سولدر ماسک با کیفیت و ضمانت معتبر، آرامیس الکترونیک همواره آماده است تا شما را در انتخاب بهترین محصول یاری کند. با اعتماد به این شرکت، میتوانید از محصولات با کیفیت بالا و خدمات عالی بهرهمند شوید و پروژههای خود را با اطمینان بیشتری پیش ببرید.
سوالات متداول
چگونه بهترین سولدر ماسک را انتخاب کنیم؟
برای انتخاب بهترین سولدر ماسک، ابتدا باید نیاز پروژه خود را مشخص کنید. اگر برد شما پیچیدگی زیادی دارد یا نیاز به دقت بالا دارد، سولدر ماسک فیلمی گزینه مناسبی است چون دقت و سرعت بالایی دارد. اما اگر به دنبال هزینه مقرون به صرفهتر و انعطافپذیری بیشتر برای پروژههای تولیدی در مقیاس بالا هستید، سولدر ماسک مایع انتخاب بهتری خواهد بود.
همچنین، توجه به ویژگیهایی مانند مقاومت در برابر حرارت، دوام و سازگاری با نوع بردی که استفاده میکنید، در انتخاب صحیح بسیار مهم است.
بهترین برندهای سولدر ماسک در بازار ایران و جهان
در سطح جهانی، برندهایی مانند Kester، Alpha، و MG Chemicals از بهترین تولیدکنندگان سولدر ماسک هستند. این برندها به دلیل کیفیت بالا، مقاومت عالی و دقت بینظیر در تولید سولدر ماسکهای مایع و فیلمی شهرت دارند و برای پروژههای حساس و تولیدات بزرگ انتخابهای مناسبی هستند.
از کجا میتوانم سولدر ماسک با کیفیت خریداری کنم؟
برای خرید سولدر ماسک با کیفیت بالا ، میتوانید به آرامیس الکترونیک مراجعه کنید. این شرکت محصولات معتبر و باکیفیت از برندهای معروف جهانی را ارائه میدهد و گزینههای مناسبی برای انواع نیازهای صنعتی و پروژههای الکترونیکی دارد.
سولدر ماسک مایع چطور خشک میشود؟
سولدر ماسکهای مایع (مانند برند مکانیک) از نوع فوتوپلیمر هستند؛ یعنی با هوا یا حرارت خشک نمیشوند. برای خشک شدن کامل این عایق، باید برد را به مدت ۳۰ ثانیه تا ۳ دقیقه (بسته به ضخامت لایه) زیر نور لامپ UV (فرابنفش) قرار دهید.
بهترین برند سولدر ماسک برای تعمیرات موبایل چیست؟
برندهای Mechanic و Sunshine بهترین و باکیفیتترین سولدر ماسکهای سرنگی بازار را تولید میکنند. عایقهای این دو برند مقاومت حرارتی فوقالعادهای در برابر هویه دارند و پس از خشک شدن زیر نور UV، به هیچ وجه تغییر شکل نمیدهند.
از کجا میتوانم سولدر ماسک باکیفیت و قیمت مناسب خریداری کنم؟
شما میتوانید انواع سولدر ماسک مایع، تیوپی، سرنگی و لوازم جانبی آن (مانند لامپ UV) را با تضمین اصالت کالا، قیمت رقابتی و ارسال سریع به سراسر کشور، مستقیماً از فروشگاه تخصصی آرامیس الکترونیک تهیه کنید. جهت خرید عمده یا دریافت مشاوره با شمارههای ۰۳۱۳۲۶۷۷۷۶۲ یا ۰۹۱۳۴۳۷۲۷۰۰ تماس بگیرید.
