تاثیر انتخاب رنگ محافظ مدار چاپی (PCB) مناسب برای چاپ

انتخاب رنگ محافظ مدار چاپی (PCB)

در این مقاله به بررسی اهمیت و تأثیر انتخاب رنگ محافظ مدار چاپی (PCB) در طراحی و تولید مدارهای الکترونیکی می‌پردازیم.

در دنیای پیچیده و متنوع صنعت الکترونیک، انتخاب رنگ محافظ PCB اغلب به نظر مسئله‌ای ثانویه می‌آید. اما در واقعیت، این تصمیم می‌تواند تأثیرات بزرگی بر روی کیفیت، دوام، و کارایی مدارهای الکترونیکی داشته باشد.

این مقاله به برجسته کردن مزایا و معایب مختلف استفاده از رنگ محافظ PCB پرداخته و به توضیح دلایل اهمیت انتخاب رنگ در مدارهای چاپی نشان می‌دهد که چگونه انتخاب رنگ مناسب می‌تواند به بهبود عملکرد مدارها، تعمیر و نگهداری آسان‌تر، و حفاظت از مدارها در برابر شرایط محیطی کمک کند.

علاوه بر آن، دراین مقاله به ارائه راهنمایی‌ها و توصیه‌هایی برای انتخاب و استفاده بهینه از رنگ محافظ PCB برای مهندسان و طراحان الکترونیک می‌پردازد. همچنین، مطالب مرتبط با تأثیر ترکیب رنگ‌ها را نیز شرح می‌دهد.

در نهایت، این مقاله تأکید می‌کند که انتخاب رنگ محافظ PCB از یک جزئیات فنی به یک عامل کلان در طراحی مدارهای الکترونیکی تبدیل شده و می‌تواند به بهبود کارایی و اثربخشی مدارها در دنیای پیچیده الکترونیک کمک کند.

فهرست مطالب

رنگ محافظ مدار چاپی چیست؟

رنگ محافظ مدار چاپی چیست؟

رنگ محافظ مدار چاپی (PCB) به عنوان یک لایه پوششی بر روی مدار چاپی استفاده می‌شود تا از عوامل محیطی مانند رطوبت، گرد و غبار، اکسیداسیون و تماس دستها با مدارها محافظت کند. این رنگها عمدتاً از نوع رزین اپوکسی تهیه می‌شوند و معمولاً دارای رنگهای مختلفی هستند. انتخاب رنگ محافظ مدار چاپی ممکن است بر اساس نیازهای طراحی و همچنین جلوگیری از اشکالات در تعمیر و نگهداری مدارها انجام شود.

نقش این رنگ در مدارهای چاپی چیست؟

اهمیت استفاده از رنگ محافظ PCB مدارهای چاپی دارای چندین نقش مهم است:

محافظت از مدارها: این رنگ لایه‌ای ایجاد می‌کند که مدارها را از عوامل مخرب محیطی مانند رطوبت، گرد و غبار، اکسیداسیون و تماس دستها محافظت می‌کند. این محافظت باعث افزایش عمر مفید مدارها می‌شود.

جلوگیری از اتصالات تصادفی: رنگ PCB به عنوان یک عایق عمل می‌کند و جلوگیری می‌کند از اتصال تصادفی بین مسیرهای مداری (تراک‌ها) که نباید به یکدیگر وصل شوند.

تعیین مسیرها: رنگ محافظ مدار چاپی به طراحان امکان می‌دهد مسیرها و اتصالات مختلف را تمیزتر مشخص کنند و از اشکالات در تعمیر و نگهداری مدارها جلوگیری کنند.

اصلاح خطاها: اگر خطایی در مدار اتفاق بیافتد یا نیاز به تغییرات داشته باشید، این رنگ به شما اجازه می‌دهد تا مدار را با دقت تعمیر و اصلاح کنید.

در کل، رنگ محافظ PCB به بهبود پایداری، قابلیت تعمیر و نگهداری، و محافظت از مدارهای الکترونیکی کمک می‌کند.

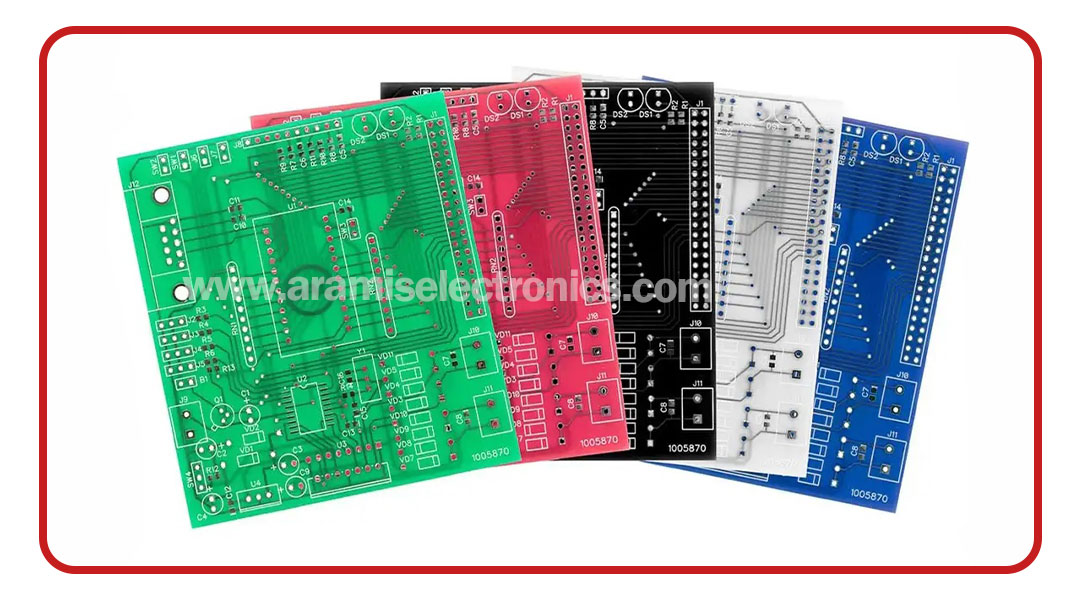

رنگ‌های مناسب برای مدار چاپی

مناسب برای مدار چاپی

رنگ محافظ مدار چاپی (PCB) عمدتاً از نوع رزین اپوکسی تهیه می‌شود و برای محافظت از مدارها در مقابل عوامل محیطی و ایجاد عایق استفاده می‌شود. انتخاب رنگ مناسب برای PCB ممکن است بر اساس نیازهای مدار و محیطی که مدار در آن استفاده می‌شود، تغییر کند. رنگهای محافظ معمولی برای PCB شامل رنگ‌های زیر می‌شوند:

سبز: رنگ سبز برای PCB‌های معمولی و عمومی بسیار رایج است و در اکثر موارد استفاده می‌شود.

سفید: PCB‌های با رنگ سفید نیز گاهاً برای مدارهای پزشکی یا کاربردهای ویژه دیگر استفاده می‌شوند.

سیاه: رنگ سیاه معمولاً در مدارهایی که نیاز به روشنایی و ویژگی‌های خاص دارند، مثل دوربین‌های مداربسته، مورد استفاده قرار می‌گیرد.

قرمز یا آبی: این رنگها گاهاً برای تشخیص سریع و آسان بین قسمت‌های مختلف PCB در مدارهای پیچیده مورد استفاده قرار می‌گیرند.

مهمترین نکته این است که رنگ محافظ PCB نباید تداخلی با عملکرد مدارها داشته باشد و باید به عنوان یک عایق کارایی مناسبی داشته باشد. انتخاب رنگ مناسب باید با توجه به نیازهای خاص مدار و تفضیلات طراحی شود.

نکات ترکیب رنگ‌ها در مدارهای چاپی

ترکیب رنگ‌ها در مدارهای چاپی (PCB) به معنای استفاده از رنگ‌های مختلف برای نمایش و تمایز بخش‌های مختلف مدار یا عناصر مختلف آن است. این کارها می‌تواند تعمیر، تست، و تشخیص مشکلات در مدارها را آسان‌تر کند. در ادامه ترکیب رنگ‌ها در PCB به شکل عمومی توضیح داده می‌شود:

رنگ‌های مسیرها (تراک‌ها): معمولاً رنگ‌های متفاوتی برای مسیرها در PCB استفاده می‌شود تا از تداخل ویژویی بین آنها جلوگیری شود. مثلاً، مسیرهای اصلی می‌توانند رنگ سبز داشته باشند، در حالی که مسیرهای تغذیه می‌توانند رنگ قرمز داشته باشند.

رنگ‌های عناصر و اجزا: اجزا مختلفی مثل مقاومت‌ها، خازن‌ها، ترانزیستورها و … در PCB وجود دارند. برای تشخیص آسان‌تر، می‌توانید رنگ‌های مختلفی برای هر کلاس از اجزا انتخاب کنید. به عنوان مثال، مقاومت‌ها را با رنگ زرد و خازن‌ها را با رنگ آبی نمایش دهید.

رنگ‌های ارتباطی: برای نمایش ارتباطات بین اجزا، می‌توانید رنگ‌های متفاوتی را برای اتصالات میان اجزا (مثل وصل‌کننده‌ها) استفاده کنید. این کمک می‌کند تا درک بهتری از جریان اطلاعات در مدار داشته باشید.

استفاده از مارکرها و علائم: همچنین می‌توانید علائم و مارکرها برای توضیح و نمایش اطلاعات اضافی از PCB استفاده کنید. این شامل شماره‌گذاری قطعات، توضیحات تکمیلی و غیره می‌شود.

توجه داشته باشید که استفاده از رنگ‌ها در PCB باید همواره منطقی و خوانا باشد و به توجه به استانداردها و قوانین طراحی PCB انجام شود. همچنین تا حد ممکن از تعداد زیادی از رنگ‌ها خودداری کنید تا تداخل بین آنها جلوگیری شود و PCB خواناتر باشد.

مزایا و معایب استفاده از رنگ محافظ

استفاده از رنگ محافظ مدار چاپی (PCB) در مدارهای الکترونیکی دارای مزایا و معایبی است:

مزایا:

محافظت مدارها: یکی از مزایای بزرگ استفاده از رنگ محافظ PCB این است که مدارها را از عوامل محیطی مانند رطوبت، گرد و غبار، اکسیداسیون و تماس دستها محافظت می‌کند. این محافظت باعث افزایش عمر مفید مدارها می‌شود.

جلوگیری از اتصالات تصادفی: رنگ PCB به عنوان یک عایق عمل می‌کند و جلوگیری می‌کند از اتصال تصادفی بین مسیرهای مداری (تراک‌ها) که نباید به یکدیگر وصل شوند.

تعیین مسیرها و اجزا: رنگ محافظ PCB به طراحان امکان می‌دهد مسیرها و اتصالات مختلف را تمیزتر مشخص کنند و از اشکالات در تعمیر و نگهداری مدارها جلوگیری کنند.

معایب:

هزینه اضافی: استفاده از رنگ محافظ PCB هزینه اضافی به طراحی و تولید مدار اضافه می‌کند، به ویژه اگر نیاز به چندین لایه از رنگ محافظ باشد.

پیچیدگی تعمیر و تغییرات: اگر نیاز به تعمیر یا تغییرات در مدار پیش بیاید، رنگ محافظ ممکن است مشکل‌تر از PCB‌های بدون رنگ برای دسترسی به اجزا و تعمیر آنها باشد.

نیاز به دقت بالا در طراحی: برای استفاده موثر از رنگ محافظ PCB، نیاز به دقت بالا در طراحی و ترکیب رنگ‌ها دارید تا تداخل‌ها و اشکالاتی که ممکن است در نصب یا تعمیر مدار پیش آید را کاهش دهید.

در کل، استفاده از رنگ محافظ PCB مزایا و معایب خود را دارد و باید با توجه به نیازهای خاص پروژه و محیط استفاده از PCB در نظر گرفته شود.

آموزش پوشش محافظ یا چاپ سبز PCB

ارائه راهنمایی‌ها و توصیه‌هایی برای انتخاب رنگ محافظ PCB

به منظور انتخاب و استفاده بهینه از رنگ محافظ PCB، مهندسان و طراحان الکترونیک می‌توانند مراعات نکردن موارد زیر را در نظر بگیرند:

  1. محیط کاری: برای انتخاب رنگ مناسب، نیاز به درک دقیقی از محیط کاری مدار دارید. اگر مدار در محیط‌های مخصوصی مثل صنعتی یا پزشکی قرار دارد، رنگ محافظ باید به نیازهای آن محیط پاسخ دهد.
  2. تداخل‌ها و اشکالات: برای جلوگیری از تداخل‌ها و اشکالات در PCB، رنگ‌های متفاوت برای مسیرها، اجزا و ارتباطات استفاده کنید تا تمیزتر بتوانید اجزا را تمیز کرده و مشکلات را پیدا کنید.
  3. تفکیک قطعات: اگر PCB شامل قطعات مختلفی با ویژگی‌ها یا نیازهای متفاوت است، از رنگ‌ها برای تفکیک آنها استفاده کنید. مثلاً، رنگ‌های مختلفی برای قطعات سطحی (SMD) و قطعات نسخه سوراخی معین کنید.
  4. تنوع استفاده: در نظر داشته باشید که PCB‌های شما ممکن است در آینده نیاز به تغییرات یا تعمیرات داشته باشند. رنگ‌ها را به گونه‌ای انتخاب کنید که تغییرات آتی آسان‌تر باشد.
  5. استانداردها: مطالعه استانداردهای مرتبط با PCB و توصیه‌های تولید کنندگان را در خصوص انتخاب و استفاده از رنگ محافظ رعایت کنید. این استانداردها معمولاً دستورالعمل‌هایی برای تعیین رنگ‌ها و ترکیب‌های مناسب ارائه می‌دهند.
  6. آزمون و تست: قبل از تولید انبوه PCB، تست و آزمون‌های لازم را برای اعتبارسنجی رنگ‌ها و عملکرد آنها انجام دهید.
  7. بهبود دسترسی و تعمیر: رنگ‌ها را به نحوی انتخاب کنید که دسترسی به اجزا و تعمیرات آسان‌تر باشد. به خصوص در مدارهای پیچیده، ترتیب رنگ‌ها به دقت مهم است.
  8. شفافیت: در برخی موارد، استفاده از رنگ شفاف یا رنگی که اجازه نمایش عناصر زیرین PCB را می‌دهد، مفید است.

نیاز به مقایسه و تفکر منطقی: تصمیم‌گیری در مورد رنگ محافظ PCB نیاز به تفکر منطقی و مقایسه میان نیازهای مدار و قابلیت‌های رنگ دارد.

در کل، انتخاب رنگ محافظ PCB نیازمند توجه به جزئیات و شرایط خاص مدارها و محیط کاری آنها است و باید با دقت انجام شود.

سوالات متداول

آیا انتخاب رنگ محافظ مناسب مهم است ؟

بله انتخاب رنگ محافظ مناسب برای مدار چاپی (PCB) در برخی موارد بسیار مهم  مانند تمایز و تفکیک ، تداخل‌ها و خطاهای انسانی ، محافظت و طراحی مدار  و تشخیص سریع  از اهمیت بالایی برخوردار است در نتیجه، انتخاب رنگ محافظ PCB می‌تواند به بهبود عملکرد، تعمیر و نگهداری، و حفاظت از مدارهای الکترونیکی کمک کند و در برخی موارد مهمیت زیادی داشته باشد.

بهترین رنگ محافظ برای PCB پروژه شما کدام است؟

انتخاب بهترین رنگ محافظ برای PCB   بسیار وابسته به موارد خاص آن پروژه است. برای انتخاب رنگ مناسب باید به نیازها و مشخصات دقیق پروژه، محیط کاری، تشخیص سریع و دیگر عوامل توجه کرد.در عمومیت، رنگ‌های محافظ متداول برای PCB شامل سبز، سفید، قرمز، آبی و مشکی هستند. اما انتخاب نهایی باید با توجه به نیازهای مخصوص پروژه و استانداردها انجام شود.برای انتخاب بهترین رنگ محافظ PCB برای پروژه‌تان، پیشنهاد می‌شود با تیم مهندسی یا طراحی پروژه خود مشورت کنید تا با توجه به مشخصات دقیق پروژه و نیازهای آن به تصمیم مناسبی برسید.
