آموزش عیب یابی بردهای الکترونیکی به زبان ساده

عیب یابی بردهای الکترونیکی

در دنیای پیشرفته و پرچمدار تکنولوژی امروز، بردهای الکترونیکی از جمله مهم‌ترین اجزایی هستند که در تقریباً تمامی ابزارها و دستگاه‌های مدرن به کار می‌روند. از گوشی‌های هوشمند و لپ‌تاپ‌ها تا ابزارهای صنعتی پیچیده، بردهای الکترونیکی محوری اساسی را تشکیل می‌دهند.

با این حجم گسترده و بزرگی که بردهای الکترونیکی در دنیای مدرن دارند، احتمال بروز اشکالات و مشکلات در آن‌ها همیشه وجود دارد. عیب یابی بردهای الکترونیکی یک هنر و علم است که به افراد اجازه می‌دهد مشکلات احتمالی در این بردها را تشخیص داده و رفع کنند.

در این مقاله، به طور ساده و قابل فهم، مراحل مختلف عیب یابی بردهای الکترونیکی را بررسی خواهیم کرد. با توجه به تجربه و مهارت‌های لازم، هر فرد می‌تواند با استفاده از این آموزش، مشکلات کوچک و بزرگ بردهای الکترونیکی را با خیال راحت شناسایی و اصلاح کند.

پس با ما همراه باشید تا به دنیای الکترونیک پا بگذاریم و با گام‌هایی ساده، عیب یابی بردهای الکترونیکی را به صورتی قابل درک و دست‌یافتنی فرا بگیریم.

آموزش تعمیرات و عیب یابی بردهای الکترونیکی

عیب یابی برد مدار چاپی یک فرایند پیچیده است که هدف آن تشخیص و رفع مشکلات و اشکالات در برد‌های الکترونیکی می‌باشد. بردهای مدار چاپی (PCB) از جمله رایج‌ترین اجزای الکترونیکی هستند.

اگر می‌خواهید یاد بگیرید که چگونه پروژه‌ها و سیستم‌های الکترونیکی خود را بسازید و از آن‌ها نگهداری کنید، باید با بردهای الکترونیکی آشنا شوید.

قطعات بکار رفته در برد الکترونیکی

عیب یابی بردهای الکترونیکی

قطعات بکار رفته در برد‌های الکترونیکی می‌توانند به اجزای مختلفی تقسیم شوند. این قطعات عمدتاً شامل مقاومت‌ها، خازن‌ها، ترانزیستورها، دیودها، میکروکنترلرها، سوییچ‌ها، سنسورها و مدارهای مجتمع (ICs) می‌شوند.

برای آشنایی بیشتر با قطعات الکترونیکی می توانید مقاله زیر را مطالعه فرمایید .

در هر یک از این قطعات، ممکن است عیب‌ها و ایراداتی به وجود آید که باعث کاهش یا عدم عملکرد صحیح برد شوند. برخی از ایرادات شایع و عیب‌های ممکن عبارتند از:

قطعه‌های معیوب یا آسیب‌دیده: قطعاتی که از مرحله تولید یا نصب خراب شده‌اند یا دچار آسیب‌های جسمی شده‌اند، به درستی کار نمی‌کنند.

اتصالات نادرست: اتصالات ناقص یا کشش‌های ناخواسته می‌توانند باعث عملکرد نامناسب یا کوتاه‌شدن برد شوند.

سوختگی و آسیب‌های حرارتی: در برخی موارد، قطعات الکترونیکی به دلیل افزایش دما، سوختگی می‌شوند و این موضوع می‌تواند باعث خرابی برد شود.

عیب در میکروکنترلرها و مدارهای مجتمع: ممکن است میکروکنترلرها و ICها دچار عیب و خرابی شوند که باعث عدم عملکرد یا کاهش کارآیی برد می‌شود.

مشکلات نرم‌افزاری: اگر برد دارای نرم‌افزار است، خطاها و مشکلات نرم‌افزاری ممکن است باعث عدم صحیح عملکرد برد شوند.

سوئیچ‌های خراب یا کار نکردن سنسورها: در برخی موارد، سوئیچ‌ها و سنسورها ممکن است دچار عیب شوند که تحت تاثیر قرار گرفتن آن‌ها قرار گرفته‌اند.

با توجه به اینکه برد‌های الکترونیکی شامل اجزای متعددی هستند، ممکن است عیب‌ها و ایرادات مختلفی رخ دهند. عیب یابی موفقیت‌آمیز نیازمند تخصص، آشنایی با قطعات الکترونیکی و دقت بالا است تا بتوان مشکلات را شناسایی و رفع کرد.

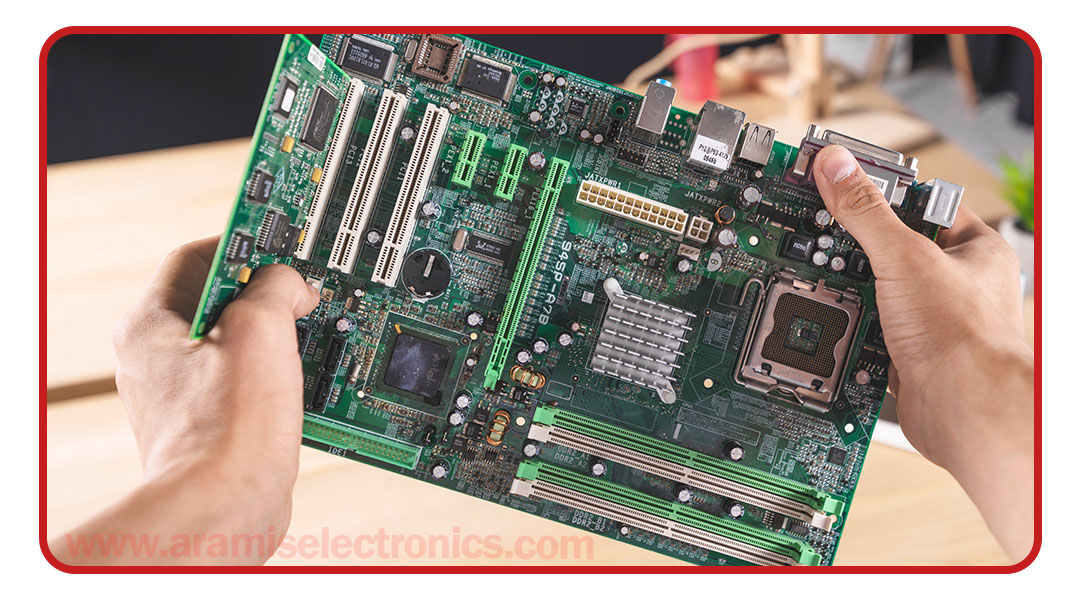

عوامل موثر بر عیب یابی برد مدار چاپی

عیب یابی بردهای الکترونیکی

عیب یابی برد مدار چاپی (PCB) یک فرایند پیچیده است و برخی عوامل موثر در موفقیت آن وجود دارند. همچنین، دلایل معیوب شدن بردها نیز ممکن است متنوع باشند. در زیر به برخی از این عوامل و دلایل اشکالات معیوب در بردهای مدار چاپی اشاره می‌کنم:

  • عوامل موثر بر عیب یابی برد مدار چاپی:

کیفیت طراحی: کیفیت طراحی برد مدار چاپی تأثیر مستقیمی بر روی کارایی و قابلیت عیب یابی آن دارد. طراحی مناسب با اتصالات و قطعات مرتب و بهینه، عیب یابی را ساده‌تر می‌کند.

کیفیت تولید: فرآیند تولید و ساخت برد نیز مهم است. کیفیت مطلوب در اتصالات، جوش‌ها و نصب قطعات، کاهش خطاها و مشکلات عیب‌یابی را تسهیل می‌کند.

کیفیت قطعات: استفاده از قطعات اصلی و معتبر با کیفیت بالا، احتمال خرابی کمتری را برای برد ایجاد می‌کند.

  • دلایل معیوب شدن بردها:

خطای طراحی: خطاهای طراحی می‌تواند منجر به اتصالات نادرست، جوش‌های نامناسب و تراکم اجزا شود که باعث عملکرد غیرمطلوب برد می‌شود.

خطاهای تولید: خطاهای تولیدی مثل اشتباهات در قطعات یا اتصالات، جوش‌های نامناسب و کیفیت پایین در فرآیند تولید باعث معیوب شدن برد می‌شود.

تأثیرات محیطی: شرایط محیطی مانند رطوبت، گرما، سرما و شوک‌ها می‌توانند باعث خرابی و مشکلات عملکرد برد شوند.

آسیب‌های مکانیکی: ضربه‌ها و آسیب‌های مکانیکی به برد می‌تواند باعث ترک‌ها و خرابی‌ها در مسیرهای اتصالات شود.

نقص در تست‌ها: در صورت نادرست بودن تست‌ها و عدم کشف مشکلات به درستی، احتمال مشکلات بعدی در برد افزایش می‌یابد.

آسیب‌های حرارتی: افزایش دما ممکن است باعث سوختگی قطعات یا تغییر ویژگی‌های الکترونیکی شود.

کثیف شدن: ذرات غبار و کثیفی‌های محیطی می‌توانند باعث مشکلات از قبیل قطع شدن اتصالات و کاهش عملکرد برد شوند.

برای عیب‌یابی موفقیت‌آمیز، لازم است که به این عوامل توجه کنید و مشکلات را با دقت شناسایی کنید تا بتوانید راه‌حل مناسب برای رفع مشکلات را اعمال کنید. همچنین، تجربه و آشنایی با قطعات الکترونیکی و فنون عیب‌یابی نیز اهمیت دارد.

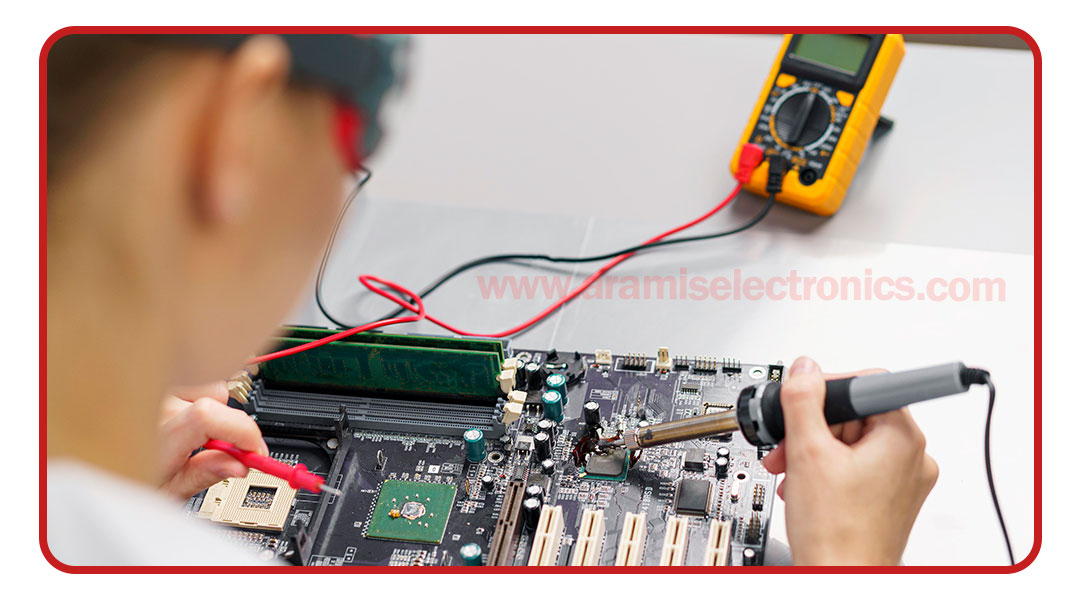

راهنمای گام به گام تعمیر بردهای الکترونیکی

راهنمای گام به گام عیب یابی بردهای الکترونیکی

به طور کلی، عملیات عیب‌یابی برد مدار چاپی (PCB) شامل گام‌های مختلفی است که برای موفقیت‌آمیز بودن آن، نیاز به دقت و توجه به جزئیات دارد. در زیر، مراحل عمده عیب‌یابی برد PCB را به صورت گام به گام  توضیح می‌دهیم:

  1. مشاهده بصری: ابتدا برد را با دقت مورد بررسی قرار داده و همه اتصالات، قطعات و شیوه‌ها را به دقت مشاهده کنید. به دنبال اسپایک‌ها، ترک‌ها، قطعات معیوب و همچنین هر نوع خرابی ظاهری باشید.
  2. تست و اندازه‌گیری: با استفاده از ابزارهای اندازه‌گیری الکترونیکی مثل مولتی‌متر، اندازه‌گیری ولتاژها، جریان‌ها و مقاومت‌ها را در نقاط مختلف برد انجام دهید و مقادیر آن‌ها را با مقادیر معمول مقایسه کنید.
  3. تست کامپوننت‌ها: قطعات الکترونیکی مثل مقاومت‌ها، خازن‌ها، ترانزیستورها و غیره را با استفاده از ابزارهای تست مخصوص آزمایش کنید و از عملکرد صحیح آن‌ها اطمینان حاصل کنید.
  4. تست نرم‌افزاری (اگر دارای نرم‌افزار است): مشکلات نرم‌افزاری را با استفاده از ابزارها و روش‌های تست نرم‌افزاری شناسایی کنید.نرم افزار عیب یابی برد الکترونیکی مثل نرم افزار Altium Designer یک ابزار کامل و جامع برای طراحی مدار و نقشه های الکترونیکی است.می توانید مدار نهایی را تست کرده و از کارکرد صحیح آن اطمینان پیدا کنید.
  5. استفاده از دستگاه‌های عیب‌یابی: اگر مشکل باعث می‌شود که با استفاده از ابزارهای معمولی عیب‌یابی امکان‌پذیر نباشد، از دستگاه‌های خاص عیب‌یابی استفاده کنید که به شما کمک می‌کنند مشکلات پنهان و پیچیده‌تر را شناسایی کنید. مانند استفاده از اسیلوسکوپ برای تحلیل سیگنال‌ها و امواج الکترونیکی.
  6. تجزیه و تحلیل سیگنال‌ها: در صورت نیاز، از اسیلوسکوپ و دستگاه‌های دیگر برای تحلیل سیگنال‌ها و امواج الکترونیکی استفاده کنید تا خطاهای تایمینگ و سیگنال‌ها را شناسایی کنید.
  7. تست فیزیکی: برخی مواقع نیاز به تست‌های فیزیکی بر روی برد دارید تا از اصلاح مسائل مکانیکی و سوختگی‌های حرارتی اطمینان حاصل کنید.
  8. استفاده از راهنماها و دیاگرام‌ها: اغلب بردهای الکترونیکی دارای دیاگرام‌ها و راهنماها هستند. از این منابع برای شناسایی اجزای مختلف برد و راهنمایی در عیب‌یابی استفاده کنید.
  9. بررسی سنسورها: در برخی موارد، سنسورها ممکن است به دلیل کثیف بودن یا آسیب‌دیدگی کار نکنند. اطمینان حاصل کنید که سنسورها تمیز و سالم هستند.
  10. تست مجدد و ارزیابی: پس از شناسایی و رفع مشکل، بررسی مجدد و ارزیابی عملکرد برد را انجام دهید تا اطمینان حاصل کنید که مشکل به‌طور کامل رفع شده است.

عیب‌یابی برد مدار چاپی نیازمند تخصص، تجربه و دقت است. از ابزارها و تجهیزات مناسب و همچنین منابع مرجع قابل اعتماد برای عیب‌یابی استفاده کنید تا بتوانید به صورت موفقیت‌آمیز مشکلات را شناسایی و رفع کنید.

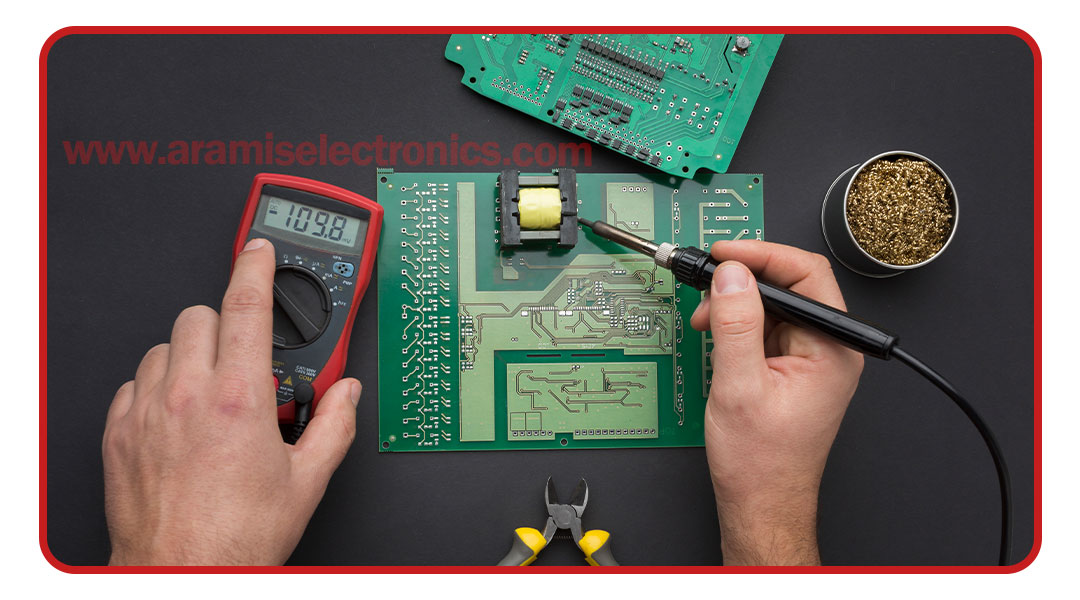

وسایل مورد نیاز برای تعمیرات برد الکترونیکی

مورد نیاز برای تعمیرات برد الکترونیکی

نحوه عیب یابی برد الکترونیکی با کمک ابزاری انجام می شود . در واقع برای تعمیرات برد الکترونیکی، نیاز به ابزارها و تجهیزات مناسب دارید. در زیر لیستی از وسایل مورد نیاز برای تعمیر برد الکترونیکی آمده است:

مولتی‌متر: برای اندازه‌گیری ولتاژها، جریان‌ها، مقاومت‌ها و دیگر پارامترهای الکترونیکی.

اسیلوسکوپ: برای تحلیل سیگنال‌ها و امواج الکترونیکی، به ویژه در مواردی که نیاز به تحلیل سیگنال‌های زمانی دارید.

ابزارهای تست اتصالات: برای اطمینان حاصل کردن از درستی اتصالات بین اجزای برد.

دیاگرام‌ها و راهنماها: برای تست و شناسایی قطعات الکترونیکی و شماتیک‌ها.

دستگاه‌های خاص عیب‌یابی: برخی از عیب‌یابی‌ها نیاز به دستگاه‌های خاص دارند که به شما کمک می‌کنند مشکلات پنهان و پیچیده‌تر را شناسایی کنید. به عنوان مثال، تستر‌های قطعات الکترونیکی، منابع تغذیه قابل تنظیم و آنالایزرهای طیفی.

دستگاه‌های سخت‌افزاری و نرم‌افزاری: اگر برد دارای نرم‌افزار است، از دستگاه‌های و نرم‌افزارهای خاص تست و عیب‌یابی نرم‌افزاری استفاده کنید.

میکروسکوپ و لوپ: برای بررسی نقاط جزئی و مشاهده دقیق قطعات و اتصالات.

سیم‌کشی، کاتر و وسایل سولدرینگ: برای جدا کردن و اتصال قطعات الکترونیکی با استفاده از روش سولدرینگ.

جاک‌ها و پین‌های پرسی: برای انجام اتصالات و اتصال موقتی به قطعات.

نشان‌دهنده‌ها و پیچ‌گوشتی: برای کمک به شناسایی نقاط و محل‌های مشخص.

دستگاه‌های تست و اندازه‌گیری دیجیتال: مانند آنالایزر منطقی و منبع تغذیه قابل تنظیم برای تست و اندازه‌گیری دیجیتالی.

محلول‌ها و مواد پاک‌کننده: برای تمیزکاری و پاکسازی قطعات الکترونیکی.

با استفاده از این وسایل و ابزارها، می‌توانید عملیات عیب‌یابی و تعمیر برد الکترونیکی را به صورت مؤثرتر و موفقیت‌آمیز‌تر انجام دهید. همچنین، همیشه به اطلاعات تولیدکننده برد و دیاگرام‌ها و راهنماها توجه کنید تا بهترین نتیجه را به‌دست آورید.

فیلم اموزش عیب یابی برد الکترونیکی

آزمون تحلیل مشخصه ای برای عیب یابی برد الکترونیکی چیست؟

آزمون تحلیل مشخصه‌ای (Signature Analysis) یکی از روش‌های مورد استفاده در عیب‌یابی بردهای الکترونیکی است. این روش به عنوان یک روش غیرمخرب شناخته می‌شود و برای شناسایی اشکالات در اجزای الکترونیکی بسیار مفید است. در زیر توضیح کوتاهی از این روش ارائه می‌شود:

آزمون تحلیل مشخصه‌ای از اصطلاح‌های تکنیکی است که با استفاده از سیگنال‌های الکترونیکی بر روی برد الکترونیکی، به دنبال تغییرات ویژگی‌های مشخصه‌ای در سیگنال‌ها می‌گردد. در هر قطعه الکترونیکی، مشخصات و خصوصیات خاصی وجود دارد که در حالت‌های عادی کارکرد آن‌ها ثابت است. با وقوع مشکلات و اشکالات در قطعه، مشخصات مشخصه‌ای تغییر می‌کنند که می‌تواند نشان‌دهنده مشکلات باشد.

مراحل عملیاتی آزمون تحلیل مشخصه‌ای عبارتند از:

تهیه اطلاعات مشخصه‌ای: ابتدا باید اطلاعات مشخصه‌ای مربوط به قطعات الکترونیکی موجود در برد را تهیه کنید. این اطلاعات شامل ویژگی‌های الکتریکی، فرکانس، مقادیر ولتاژ و جریان و غیره است.

ثبت مشخصات: مشخصات الکترونیکی قطعات را ثبت کنید و به عنوان مرجع مورد استفاده قرار دهید.

اجرای آزمون: با استفاده از دستگاه‌های خاص و نرم‌افزارهای مرتبط، سیگنال‌های الکترونیکی مورد آزمون قرار می‌گیرند. این سیگنال‌ها بر اساس مشخصات ثبت شده تولید می‌شوند و واکنش قطعات را بررسی می‌کنند.

تحلیل نتایج: نتایج حاصل از آزمون مورد تحلیل قرار می‌گیرند و با مشخصات ثبت شده مقایسه می‌شوند. اگر مشخصات حاصل از آزمون با مشخصات ثبت شده متفاوت باشد، نشان‌دهنده مشکلات در قطعه می‌باشد.

تعیین مشکل و رفع آن: با تحلیل نتایج، مشکلات و عیب‌ها را شناسایی کنید و به دنبال رفع آن‌ها باشید. این ممکن است شامل جایگزینی قطعات معیوب، اصلاح اتصالات، یا هر اقدام دیگری باشد که به رفع مشکل کمک کند.

مزایای آزمون تحلیل مشخصه‌ای شامل قابلیت انجام غیرمخرب، دقت بالا در شناسایی مشکلات پنهان و کارکرد آسان و سریع در برخی از موارد است. این روش می‌تواند برای تعمیر و عیب‌یابی بردهای الکترونیکی با مشکلات پیچیده و چالش‌برانگیز مفید باشد.

سوالات متداول

چرا باید عیب یابی بردهای الکترونیکی را یاد بگیریم؟

عیب‌یابی بردهای الکترونیکی یک مهارت بسیار مهم و ضروری در عصر حاضر است که دارای چندین دلیل اساسی برای یادگیری آن می‌باشد ، یادگیری عیب‌یابی بردهای الکترونیکی به شما اجازه می‌دهد تا بتوانید قطعات و دستگاه‌های الکترونیکی را تعمیر کنید و نگهداری صحیح از آن‌ها را انجام دهید. این امر می‌تواند بسیار مفید باشد در جلوگیری از خرابی‌های بزرگتر و هزینه‌بر برای تعمیرات بعدی.

 چرا برد الکترونیکی آسیب می بیند؟

بردهای الکترونیکی ممکن است به دلیل مختلف آسیب‌ها و مشکلاتی مثل اشتباهات انسانی ، برق‌رسانی نادرست و….. معیوب شوند. این آسیب‌ها ممکن است به علت عوامل فیزیکی، الکتریکی، محیطی و یا فنی باشند
