روشن کردن LED

روشن کردن LED

LED مخفف واژه Light Emitting Diode (دیود ساطع کننده نور) است. اصلی‌ترین ویژگی که LED را از سایر نیمه‌هادی‌ها متمایز می‌کند، توانایی ساطع کردن نور است.

ال ای دی ها ابتدا با رنگ قرمز و از مواد مانند آلومینیوم، گالیم، و آرسناید تولید شده اند. عملکرد بهتر و رنگهای متنوع‌تر این LEDها به افزایش تقاضا و استفاده‌های گسترده‌تر در صنایع مختلف منجر شد. توان نوری LEDها به مرور زمان بهبود یافته و امروزه LEDهای با توان نوری بسیار بالا و کارایی بسیار خوب در بازار عرضه می‌شوند. همچنین، توان نوری LEDهای سفید و رنگی نیز افزایش یافته است.

این پیشرفت در فناوری LEDها منجر به استفاده گسترده‌تر آنها در صنایع نظیر نورپردازی، نمایشگرها، روشنایی خودروها، الکترونیک مصرفی و سایر بخش‌ها شده است. در این مقاله همراه ما باشید تا با روشن کردن LED آشنا شوید.

فهرست مطالب

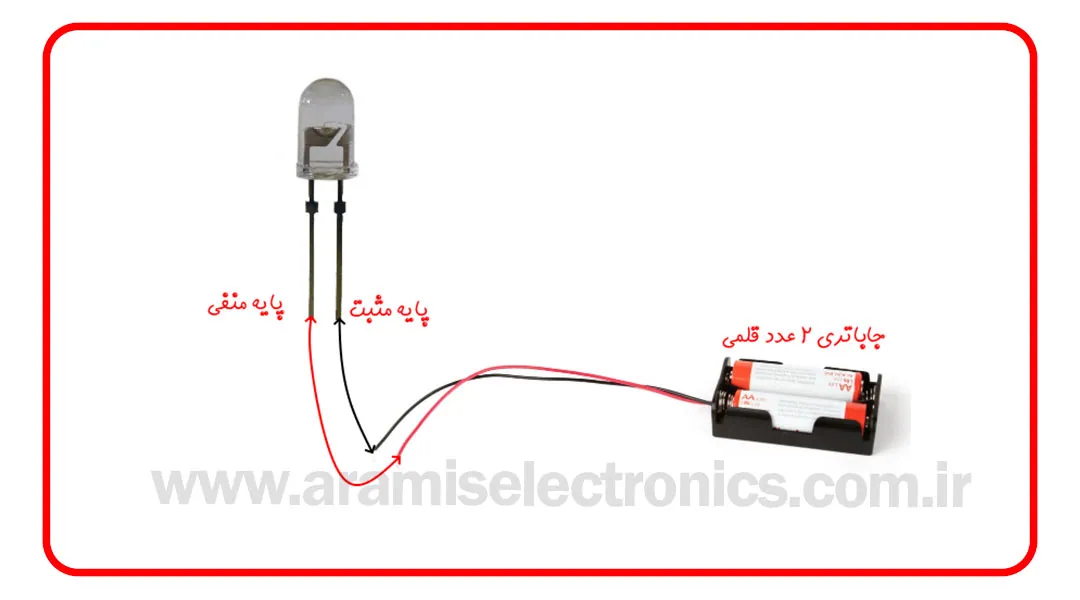

روشن کردن LED با باتری

ال ای دی به دلیل مصرف بسیار پایین انرژی، عمر طولانی، و کارایی بالا، از طریق باتری‌ها به راحتی قابل اجرا هستند. با وجود مصرف کم انرژی، LEDها توانایی روشنایی بالا دارند و با باتری‌های کوچک به راحتی روشن میشوند. راه اندازی یک LED با باتری سکه‌ای یا باتری‌های کم قدرت، مثل باتری قلمی، نشان‌دهنده کارایی بالای این نوع چراغ‌هاست و در چراغ‌های اضطراری و چراغ‌های کمرنگ استفاده میشود.

همچنین، این تجربه نشان می‌دهد که با باتری سکه‌ای می‌توان برای مدتی محدودی از LED بهره برد و از آن برای روشنایی در مکان‌های کوچک استفاده کرد. تکنیک‌هایی مانند این نشان می‌دهند که چگونه با تکنولوژی مصرف انرژی کم، می‌توان از LEDها به صورت خلاقانه در مدارات ساده و مصارف مختلف استفاده کرد.

جهت ارتباط با مشاوران آرامیس الکترونیک  ، با شماره های زیر تماس بگیرید.

031-32677762

09134372700

روشن کردن LED با برق 220 ولت متناوب

انتخاب هر روش به نوع مدار، منابع تغذیه موجود، و نیازهای خاص برنامه بستگی دارد.

روشن کردن با مقاومت

روشن کردن LED با برقبا سری کردن یک مقاومت با LED می‌توان با کاهش جریان، LED را روشن کرد. این روش به دلیل خاصیت نیم سیکل بودن ولتاژ AC کیفیت روشنایی را کاهش می‌دهد.

سری کردن مقاومت، خازن و یکسوساز

با سری کردن LEDها و استفاده از مقاومت و خازن می‌توان مداری ایجاد کرد که از تفاوت‌های نیم سیکل ولتاژ AC بهره‌مند شود و LEDها به ترتیب روشن و خاموش شوند.

بیشتر بخوانید:آشنایی جامع با انواع LED و کاربرد آن ها

استفاده از مقاومت و خازن پلی استر

این روش نیز بر اساس ترکیب مقاومت و خازن است و برای روشن کردن LED از آنها به صورت سری استفاده می‌شود.

استفاده از منابع تغذیه سوئیچینگ

این منابع تغذیه با استفاده از سوئیچینگ و تکنولوژی‌های پیشرفته، باعث افزایش کیفیت و کارایی روشنایی LEDها می‌شوند. این روش بهترین کیفیت روشنایی را ارائه می‌دهد، اما هزینه‌ای بالاتر دارد.

روشن کردن با استفاده از آداپتورهای خطی

این روش نیز مشابه با استفاده از آداپتورهای ترانس‌دار است اما با آداپتورهای کمی بزرگتر.

استفاده از مقاومت، خازن و دیود زنرها

این روش نیز با استفاده از مقاومت، خازن، و دیود زنرها (Zener Diode) ساخته می‌شود و بر اساس خصوصیات دیود زنرها و قابلیت تنظیم ولتاژ، می‌تواند LED را روشن کند.

هر یک از این روش‌ها مزایا و معایب خود را دارند و انتخاب بین آنها بستگی به شرایط خاص و نیازهای مدار دارد.

روشن کردن LED با برق شهر

در این مدار، از یک خازن با ظرفیت 220 نانوفاراد به عنوان امپدانس سری با منبع برق شهر و LED استفاده شده است که جریان مدار را محدود می‌کند. این انتخاب به دلیل امپدانس زیاد خازن 220 نانوفاراد در فرکانس برق شهر (حدود 14 کیلو اهم در 50 هرتز) صورت گرفته است. همچنین، مقاومت R1 به عنوان یک محدودکننده جریان ناشی از هجوم اولیه مدار به کار گرفته شده است.روشن کردن LED با برق شهر

بیشتر بخوانید:مزایا و معایب LED

در لحظه اتصال به برق شهر، خازن ممکن است به دلیل امپدانس کمتر خود، جریان زیادی را عبور دهد. اما با وجود مقاومت R1، این جریان کنترل و محدود می‌شود. یکی از مزایای استفاده از خازن به عنوان امپدانس محدودکننده در مدار AC، کاهش تلفات در خازن است که در حالت ایده‌آل صفر و در عمل به حداقل می‌رسد.

مقاومت R2 به عنوان تخلیه‌کننده برای خازن به کار رفته است. زمانی که مدار از برق شهر جدا می‌شود، ولتاژ در خازن نسبت به زمان اتصال زیاد است. در صورت نداشتن مقاومت R2، مسیری برای تخلیه خازن فراهم نشده و ولتاژ بالا می‌ماند. مقاومت R2 این مسیر تخلیه را ایجاد کرده و خازن را به تدریج تخلیه می‌کند.

پل دیود باعث تنظیم جهت جریان از برق شهر شده و باعث می‌شود که LED در بخشی از هر دو نیم‌سیکل مثبت و منفی برق شهر روشن شود. با در نظر گرفتن امپدانس خازن در فرکانس 50 هرتز، جریان موثر LED در این مدار با ولتاژ 220 ولت، حداکثر حدود 15 میلی‌آمپر است. باید توجه داشت که ساخت این مدار برای افراد مبتدی مناسب نیست.

کاربرد های ال ای دی چیست؟

ال ای دی (LED) در بسیاری از زمینه‌ها و صنایع به عنوان یک منبع نور کارآمد و پرکاربرد به کار می‌روند. برخی از کاربردهای ال ای دی عبارتند از:کاربرد های ال ای دی

روشنایی خانگی: ال ای دی ها به عنوان یک جایگزین پرکارآمد و انرژی‌مند برای لامپ‌های فلورسنت و لامپ‌های کم مصرف در روشنایی خانگی استفاده می‌شوند.

نمایشگرها (صفحه نمایش): ال ای دی ها به عنوان منابع نوری در تولید نمایشگرهای کامپیوتری، تلویزیون‌ها، موبایل‌ها و دستگاه‌های الکترونیکی مورد استفاده قرار می‌گیرند.

نمایشگر‌های خارجی (Billboard): LED ها در تابلوهای تبلیغاتی خارجی به دلیل روشنایی بالا و مصرف انرژی کم به کار می‌روند.

روشنایی خودرو: ال ای دی ها در سیستم‌های روشنایی خودروها شامل فرم‌های پشت چراغ‌ها، چراغ‌های جلو و سیگنال‌ها به کار می‌روند.

پروژکتورها و لامپ‌های فلاش: در دوربین‌ها، دوربین‌های مداربسته، لامپ‌های فلاش دوربین‌های موبایل و پروژکتورها از LED ها به عنوان منبع نور استفاده می‌شود.

رفت و آمد علامت‌ها (Traffic Lights): چراغ‌های راهنمایی و رانندگی اغلب از ال ای دی به دلیل مصرف انرژی کمتر و عمر طولانی استفاده می‌کنند.

تجهیزات پزشکی: در دستگاه‌های پزشکی نظیر دستگاه‌های جراحی لیزر، ال ای دی‌ها به عنوان منبع نور استفاده می‌شوند.

روشنایی هواپیماها: ال ای دی ها در روشنایی هواپیماها برای نمادهای اضطراری به کار می‌روند.

روشنایی استخرها: به دلیل مقاومت در برابر آب و مصرف انرژی کم، LED ها در روشنایی استخرها به کار می‌روند.

روشنایی معماری: در نورپردازی معماری ساختمان‌ها، پل‌ها و فضاهای عمومی از ال ای دی‌ها به عنوان منبع نوری جذاب استفاده می‌شود.

از این‌رو، ال ای دی‌ها به دلیل مزایایی همچون مصرف انرژی کم، عمر طولانی، انعطاف‌پذیری در طراحی و رنگ‌های متنوع، در بسیاری از صنایع و کاربردها به شدت مورد توجه قرار گرفته‌اند.

سخن پایانی

همانطور که در این مقاله توضیح دادیم، روشن کردن LED با چند روش امکان پذیر است. لامپ ال ای دی یک نوع دیود الکترونیکی است و نور تولید می‌کند. این نوع دیود بر پایه پدیده الکترولومینسانس عمل می‌کند.

هنگامی که جریان الکتریکی از آن عبور می‌کند، الکترون‌ها و پیوند‌های الکترونیکی در ساختار داخلی LED فعال شده و انرژی به صورت نور منتشر می‌شود. لامپ LED یک منبع نور کارآمد و قابل تنظیم برای مصارف مختلف، از جمله روشنایی خانگی، صفحه نمایش‌ها، اشاره‌گرها و بسیاری از دستگاه‌های الکترونیکی دیگر است.
