در دنیای پر از پیشرفتهای فناوری و الکترونیک، آیسیها (مدارهای مجتمع) به عنوان یکی از پرکاربردترین و حیاتیترین اجزای الکترونیکی، نقش محوری در عملکرد دستگاهها و سیستمهای مختلف ایفا میکنند. علاقه مندان به این حوزه باید به خوبی بدانند که آی سی چیست و چه کاربردی دارد؟
کاربرد این قطعات به قدری گسترده است که به جرئت می توان گفت اغلب وسایل الکترونیکی روزمره ما از IC ها تشکیل شده اند. از کوچکترین تلفنهمراهها تا بزرگترین کامپیوترها، آیسیها به عنوان قلب و مغز دستگاههای الکترونیکی به شمار میروند.
آیسی (IC)، مخفف مدار مجتمع، به یک مجموعه کوچک از اجزا و اتصالات الکترونیکی اطلاق میشود که در یک تراشه و در یک محفظه جمعآوری شدهاند. این اجزا شامل ترانزیستورها، مقاومتها، خازنها، دیودها و سایر عناصر الکترونیکی است. آیسیها به دلیل کوچکی ابعاد، مصرف انرژی کمتر و عملکرد قوی، به عنوان جایگزین مناسبی برای مدارات الکترونیکی تکتک در دستگاهها شناخته میشوند.
این مقاله به بررسی اصولیتر کارکرد و مفهوم آیسیها میپردازد. در ادامه به بررسی کاربردها و کارایی آیسیها در دستگاهها و سیستمهای مختلف میپردازیم. همچنین، انواع آیسیها بر اساس کاربرد، بستهبندی و تکنولوژیهای ریزتراشهها نیز مورد بحث و بررسی قرار میگیرد.
در این مقاله، با انواع مختلف آیسیها آشنا خواهید شد و اطلاعات کاربردی این اجزای مهم الکترونیکی را به دست خواهید آورد. با ما همراه باشید تا به تجربهای دلنشین از دنیای پیشرفت و فناوری در کنار آیسیها پی ببرید.
آی سی (IC) چیست؟
آیسی چیست ؟ ای سی یا مدار مجتمع که مخفف (Integrated Circuit یا IC) یک تراشهی الکترونیکی است که اجزای مختلف مدارهای الکترونیکی را در یک محیط یکپارچه و بر روی یک مادهی نیمههادی (معمولاً سیلیکون) ترکیب میکند. این تراشهها معمولاً در اندازههای بسیار کوچک تولید میشوند و میتوانند حاوی میلیونها ترانزیستور و اجزای الکترونیکی دیگر باشند.
آیسیها به عنوان مغزهای الکترونیکی در انواع دستگاههای الکترونیکی به کار میروند. با ترکیب اجزای مختلف در یک تراشه یکپارچه، حجم و وزن دستگاهها کاهش مییابد و همچنین کارایی و کاربرد آنها بهبود مییابد. آیسیها از مصرف انرژی کمتری نیز برخوردار هستند و این امر به افزایش عمر باتریها و بهبود کارایی دستگاهها کمک میکند.
این تکنولوژی در پیشرفت صنعت الکترونیک و کامپیوتری بسیار موثر بوده و امکان ساخت دستگاههای پیچیدهتر و کوچکتر را فراهم کرده است. از آیسیها در تلفنهمراهها، رایانهها، تلویزیونها، دستگاههای خانگی، خودروها، دستگاههای پزشکی و بسیاری از ابزارهای الکترونیکی دیگر استفاده میشود.
تاریخچه پیدایش آی سی
تاریخچه پیدایش آیسی (مدار مجتمع) به سالها قبل از دهه 1960 برمیگردد. این تکنولوژی نوآورانه توسط چند نفر و در طول زمانی مشترک توسعه یافته است. در زیر تاریخچهی مختصری از پیدایش آیسی آورده شده است:
دهه 1940: توماس ج. واتسون، مخترع و مهندس آمریکایی، به عنوان یکی از نخستین افرادی بود که ایدهی ترکیب چند ترانزیستور در یک تراشه را مطرح کرد.
دهه 1950: در طی دهه 1950، تحقیقات گستردهای در زمینهی نیمهرساناها انجام شد و به ویژه مادهی سیلیکون، که به عنوان مادهای مناسب برای ساخت آیسیها شناخته شد.
1958: جک کیلبی، کریستوفر کیلستد و رابرت نویس، سه مهندس از شرکت تگونوکس (Texas Instruments)، نخستین مدار مجتمع (آیسی) را تولید کردند. این مدار مجتمع شامل 6 ترانزیستور روی یک تراشهی سیلیکون بود و به عنوان “آیسی اول” شناخته میشود.
دهه 1960: در این دهه، پیشرفتهای بزرگی در زمینهی طراحی و تولید آیسیها صورت گرفت. تعداد اجزای مختلف روی هر تراشه افزایش یافت و آیسیها به تدریج به صورت گسترده در صنعت الکترونیک استفاده شدند.
دهه 1970: در این دهه، ظهور مدارهای مجتمع پیچیدهتر و از نوع LSI (Large Scale Integration) و VLSI (Very Large Scale Integration) را شاهد بودیم. این تغییرات منجر به افزایش قابلیتها و کاهش هزینهها در تولید آیسیها شد.
آیسی (مدار مجتمع) نخستین بار توسط سه مهندس از شرکت تگونوکس (Texas Instruments) به نامهای جک کیلبی (Jack Kilby)، کریستوفر کیلستد (Robert Noyce) و رابرت نویس (Robert Noyce) در سال 1958 اختراع شد.
جک کیلبی، مهندس الکترونیک، تراشهی اول را که شامل 6 ترانزیستور بود، اختراع کرد. او این کار را در تاریخ 12 ژوئیه 1958 انجام داد و این تاریخ به عنوان روز مدار مجتمع جشن گرفته میشود.
کریستوفر کیلستد، که بعدها مؤسس شرکت اینتل (Intel) شد، همچنین تا حدی موازی با جک کیلبی به توسعه آیسیها مشغول بود. در واقع، او ایدهی مدارهای مجتمع بسیار بزرگتر را برای شرکت فِرهام (Fairchild Semiconductor) توسعه داد.
این دو مهندس، هر یک به نحوی نقش بسیار مهمی در تاریخچهی آیسیها ایفا کردند و اختراع آیسی از آغاز دورهی فناوری مدارهای مجتمع و راهاندازی صنعت الکترونیک مدرن بود. به عنوان تقدیری از این نوآوری، در سال 2000، جک کیلبی جایزهی نوبل فیزیک را دریافت کرد.
از آن زمان تا کنون، پیشرفتهای بزرگی در زمینهی طراحی و تولید آیسیها صورت گرفته است که به توسعهی فناوریهای جدید و دستیابی به دستگاهها و تجهیزات الکترونیکی پیشرفته کمک کرده است. آیسیها به عنوان قلب دستگاههای مختلف از تلفنهمراه و رایانهها تا خودروها و تلویزیونها از زمان تولید آیسی اول تا به امروز کاربرد فراوانی دارند.

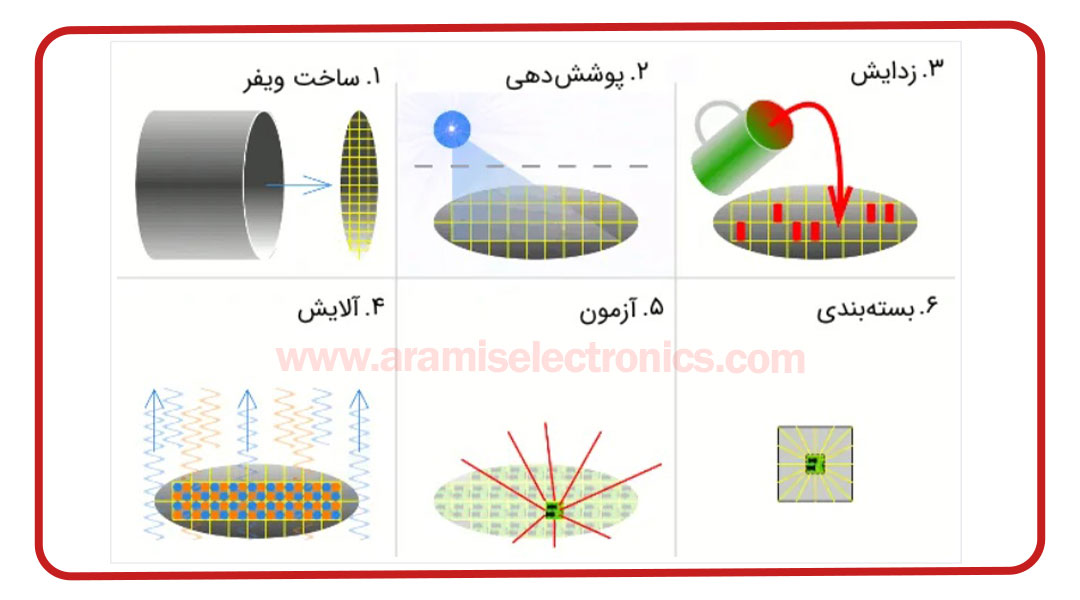

مراحل ساخت آی سی (IC)
طراحی و شبیهسازی: در ابتدا، طراحی مدار آیسی توسط مهندسان الکترونیک انجام میشود. آنها از نرمافزارها و ابزارهای شبیهسازی استفاده میکنند تا عملکرد مدار را تجزیه و تحلیل کنند و اطمینان حاصل کنند که مدار موردنظر به درستی عمل میکند.
طراحی چیپ: پس از تأیید طراحی مدار از مرحلهی قبلی، طراحی مدار به چندین لایهی مختلف تقسیم میشود که هر لایه عنصرهای مختلف مدار را شامل میشود.
تولید ماسک: یک ماسک نوری تولید میشود که الگوهای دقیق طراحی شده را روی یک تراشه سیلیکون نشان میدهد.
تولید تراشه: ماسکها به کارخانههای تولید تراشه ارسال میشوند. این کارخانهها از مواد نیمهرسانا (معمولاً سیلیکون) استفاده میکنند تا تراشهها را تولید کنند.
لایهگذاری و پخت: مواد نیمهرسانا روی تراشه چگونه لایهگذاری و پخت میشوند تا الکترونیک مدارها را شکل دهند.
آزمون: پس از تولید تراشه، آنها آزمایش میشوند تا اطمینان حاصل شود که عملکرد آنها به درستی است.
برش و بستهبندی: تراشهها بریده شده و در بستهبندیهای مناسب قرار داده میشوند تا به صورت آماده برای استفاده به بازار عرضه شوند.
تست نهایی: تراشهها قبل از ترکیب در دستگاههای الکترونیکی، مجدداً آزمایش میشوند تا اطمینان حاصل شود که به طور صحیح عمل میکنند.
این مراحل به طور کلی نمایندهی روند ساخت آیسی هستند و در هر مرحلهی این فرآیند، دقت و کنترل کیفیت بسیار بالا مورد نیاز است تا تراشهها با عملکرد مطلوب و خطاهای کم تولید شوند.
انواع ic آی سی ها
آیسیها (مدارهای مجتمع) به انواع مختلفی تقسیم میشوند بر اساس اندازه، کاربرد و تعداد اجزای الکترونیکی که درون آنها قرار دارند. در زیر به برخی از انواع رایج آیسیها اشاره میکنم:
آیسیهای آنالوگ (Analog ICs): این نوع آیسیها برای پردازش سیگنالهای آنالوگ (مانند صدا، تصویر، ولتاژ و جریان) استفاده میشوند. آنها معمولاً در انواع مدارهای فیلتر، تقویتکنندهها و مبدلها مورد استفاده قرار میگیرند.
آیسیهای دیجیتال (Digital ICs): این نوع آیسیها برای پردازش و کنترل سیگنالهای دیجیتال (صفر و یک) استفاده میشوند. آنها شامل مدارهای منطقی (AND، OR، NOT و … ) و میکروکنترلرها میشوند.
آیسیهای مختلط (Mixed-Signal ICs): این نوع آیسیها ترکیبی از آنالوگ و دیجیتال هستند و برای پردازش و انتقال اطلاعات بین دنیای آنالوگ و دیجیتال استفاده میشوند. برخی از آیسیهای مختلط شامل مبدلهای آنالوگ به دیجیتال (ADC) و مبدلهای دیجیتال به آنالوگ (DAC) هستند.
آیسیهای حسگر (Sensor ICs): این نوع آیسیها برای اندازهگیری و تشخیص اطلاعات فیزیکی مثل دما، رطوبت، فشار و … به کار میروند.
آیسیهای توان (Power ICs): این نوع آیسیها برای مدیریت و کنترل توان برق مورد استفاده قرار میگیرند، مثل آیسیهای مبدل DC-DC و آیسیهای تقویت کننده توان.
آیسیهای حافظه (Memory ICs): این نوع آیسیها برای ذخیره و حفظ اطلاعات استفاده میشوند، مانند حافظههای RAM، ROM و فلش.
همچنین، آیسیها میتوانند بر اساس تعداد اجزای الکترونیکی درون یک تراشه به دو دستهی آنالوگ و دیجیتال تقسیم شوند:
ASIC (Application-Specific Integrated Circuit): آیسیهایی که برای یک کاربرد خاص و خاصیتهای دلخواه طراحی و ساخته میشوند.
FPGA (Field-Programmable Gate Array): آیسیهایی که از پیش طراحی شدهاند و قابلیت برنامهریزی مجدد برای اجرای عملکرد مختلف را دارند.
انواع IC ها بر اساس کاربرد
آیسیها (مدارهای مجتمع) بر اساس کاربردهای مختلف به دستهبندیهای مختلفی تقسیم میشوند. در زیر به برخی از انواع آیسیها بر اساس کاربردهای آنها اشاره میکنم:
- آیسیهای شبکه (Network ICs): برای ارتباط دستگاهها و انتقال دادهها به کار میروند. این آیسیها شامل آیسیهای اترنت، آیسیهای وایفای و بلوتوث میشوند.
- آیسیهای تلفن همراه (Mobile ICs): برای عملکرد دستگاههای تلفن همراه و ارتباط با شبکههای تلفن همراه به کار میروند. این آیسیها شامل آیسیهای مدیریت باتری، آیسیهای مخابراتی و آیسیهای رادیوفرکانس
- آیسیهای صوتی (Audio ICs): برای پردازش سیگنالهای صوتی و تقویت صدا به کار میروند. این آیسیها شامل آیسیهای آمپلیفایر صوت، آیسیهای کدک صوتی و آیسیهای افکت صوتی میشوند.
- آیسیهای ویدئو (Video ICs): برای پردازش سیگنالهای ویدئویی و تصویر به کار میروند. این آیسیها شامل آیسیهای دیکودرهای تصویر، آیسیهای انکودرهای تصویر و آیسیهای پردازش تصویر میشوند.
- آیسیهای خودرو (Automotive ICs): برای کنترل و مدیریت اجزای الکترونیکی در خودروها استفاده میشوند. این آیسیها شامل آیسیهای کنترل موتور، آیسیهای سیستمهای ایمنی و آیسیهای سیستمهای ناوبری خودرو میشوند.
- آیسیهای پزشکی (Medical ICs): برای استفاده در تجهیزات پزشکی و دستگاههای پزشکی به کار میروند. این آیسیها شامل آیسیهای مراقبت پزشکی، آیسیهای مانیتورینگ و آیسیهای دستگاههای پزشکی میشوند.
- آیسیهای مصرفی (Consumer ICs): برای استفاده در دستگاهها و تجهیزات مصرفی روزمره مانند تلویزیونها، رادیوها، ماشینهای لباسشویی و … به کار میروند.
- آیسیهای انرژی (Energy ICs): برای مدیریت و کنترل مصرف انرژی در تجهیزات برقی و الکترونیکی به کار میروند. این آیسیها شامل آیسیهای مدیریت منابع انرژی و آیسیهای تنظیم ولتاژ هستند.
همچنین، توجه داشته باشید که هر یک از این دستهبندیها شامل زیرمجموعههای مختلفی از آیسیها میشوند که هر کدام وظایف و کاربردهای خاص خود را دارند. همچنین، با پیشرفت تکنولوژی و نیازهای مختلف، آیسیهای جدید و پیشرفتهتری نیز به بازار عرضه میشوند.
انواع IC ها برحسب نحوه ساخت
بر اساس نحوه ساخت و فناوری تولید، آیسیها (مدارهای مجتمع) به دو دستهی اصلی تقسیم میشوند:
آیسیهای حسابداری (Analog ICs): این نوع آیسیها به وسیلهی اجزای حسابداری مانند ترانزیستورها، مقاومتها و خازنها ساخته میشوند. این اجزا برای پردازش سیگنالهای آنالوگ و ایجاد تغییرات ولتاژ مورد استفاده قرار میگیرند. آیسیهای حسابداری اغلب برای نیازهایی که دقت، پایداری و دمای بالا از اهمیت ویژهای برخوردارند، استفاده میشوند.
آیسیهای دیجیتال (Digital ICs): این نوع آیسیها بر اساس اجزای منطقی مانند گیتها، ترانزیستورهای MOSFET و مدارات ترکیبی ساخته میشوند. آیسیهای دیجیتال برای پردازش سیگنالهای دیجیتال و اجرای عملیات منطقی (AND، OR، NOT و …) مورد استفاده قرار میگیرند. این آیسیها باعث تسریع عملکرد و کاهش اندازهی مدارات میشوند و در بسیاری از دستگاههای الکترونیکی استفاده میشوند.
انواع IC ها برحسب تکنولوژی ریز تراشه ها
با توجه به تکنولوژی ریزتراشهها (عموماً نانومتر)، آیسیها به دستههای مختلفی تقسیم میشوند. هر یک از این تکنولوژیها معمولاً از یک ریزتراشه با تعداد ترانزیستورهای بالا و اندازهی کوچک تشکیل شدهاند. برخی از تکنولوژیهای ریزتراشهها عبارتند از:
تکنولوژی 180 نانومتر (180nm): این تکنولوژی معمولاً در دهه 2000 مورد استفاده قرار گرفته است و معمولاً برای ساخت آیسیهای قدیمیتر استفاده میشود.
تکنولوژی 130 نانومتر (130nm): این تکنولوژی از آغاز دهه 2000 تا پایان دهه 2000 مورد استفاده قرار گرفته و به طور گستردهای در صنعت ماهوارهها، موبایلها و دستگاههای قابل حمل مورد استفاده قرار گرفته است.
تکنولوژی 90 نانومتر (90nm): این تکنولوژی در دهه 2000 به عنوان تکنولوژی پیشرفتهتر معرفی شد و در این دهه به طور گستردهای مورد استفاده قرار گرفته است. این تکنولوژی از مصرف انرژی کمتر، اندازه کوچکتر و سرعت بالاتر برخوردار است.
تکنولوژی 65 نانومتر (65nm): این تکنولوژی به طور گستردهای در دهه 2010 مورد استفاده قرار گرفته و آیسیهای پیشرفتهتر و برخی از میکروپروسسورها با استفاده از این تکنولوژی ساخته میشوند.
تکنولوژی 45 نانومتر (45nm) و 32 نانومتر (32nm): این تکنولوژیها در دهه 2010 تا دهه 2020 مورد استفاده قرار گرفته و آیسیهای بسیار پیشرفتهتر با تواناییهای فراوان ساخته میشوند.
تکنولوژی 22 نانومتر (22nm) و 14 نانومتر (14nm): این تکنولوژیها از سال 2010 به بعد مورد استفاده قرار گرفتهاند و آیسیهای بسیار پیشرفته و با تواناییهای بسیار بالا را به وجود آوردهاند.
تکنولوژی 10 نانومتر (10nm) و 7 نانومتر (7nm): این تکنولوژیها از سالهای اخیر به کار رفتهاند و آیسیهای بسیار پیشرفته و با کارایی بالا را تولید میکنند.
تکنولوژی 5 نانومتر (5nm) و 3 نانومتر (3nm): این تکنولوژیها از جدیدترین و پیشرفتهترین تکنولوژیهای ساخت آیسیها هستند که تواناییهای بسیار بالا و اندازهی کوچکتری را ارائه میدهند.
انواع IC بر اساس بسته بندی

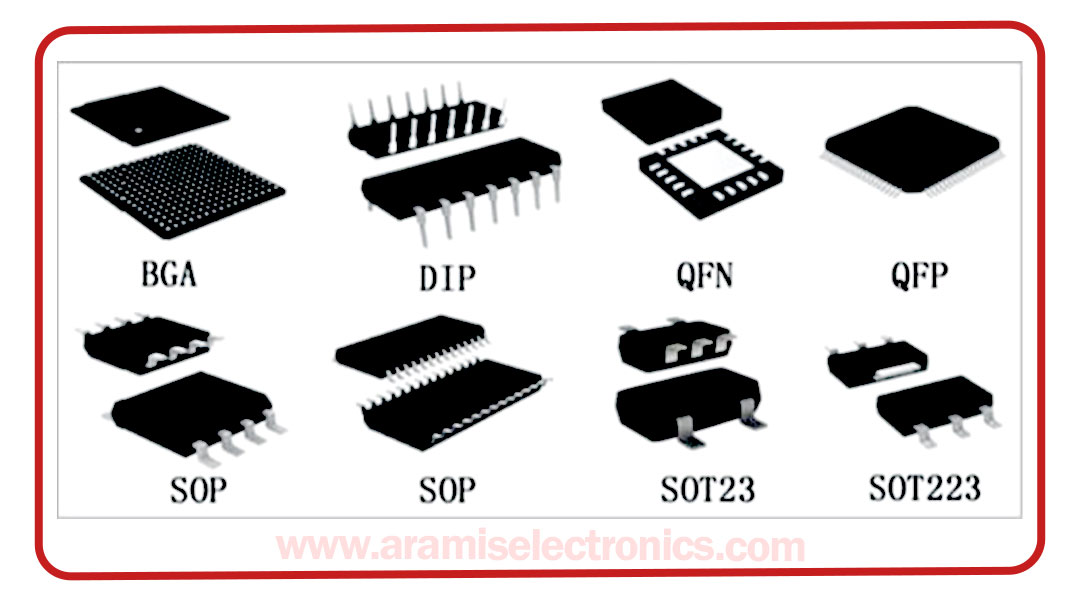

آیسیها بر اساس بستهبندیهای مختلفی که به آنها اعمال میشود، به دستهبندیهای مختلفی تقسیم میشوند. این بستهبندیها باعث حفاظت از آیسیها و اتصال آنها به برد یا سیستم میشوند. برخی از بستهبندیهای معمول برای آیسیها عبارتند از:
بستهبندی DIP (Dual In-line Package): این نوع بستهبندی دارای دو ردیف پایهها است که بر روی دو طرف آیسی قرار دارند. این بستهبندی از قدیمیترین و معروفترین بستهبندیهای آیسیها است.
بستهبندی SMD (Surface-Mount Device): در این نوع بستهبندی، پایههای آیسی به سطح برد متصل میشوند و آیسی به صورت مستقیم بر روی سطح برد قرار میگیرد. بستهبندیهای SMD معمولاً اندازهی کوچکتری دارند و در صنعت الکترونیک به طور گستردهای استفاده میشوند.
بستهبندی QFP (Quad Flat Package): در این نوع بستهبندی، پایههای آیسی به صورت مربعی یا مستطیلی به چهار طرف آیسی متصل میشوند. این بستهبندیها به عنوان جایگزین بستهبندی DIP محسوب میشوند و برای آیسیهای پیچیده و با تعداد پایههای بیشتر استفاده میشوند.
بستهبندی BGA (Ball Grid Array): در این نوع بستهبندی، پایههای آیسی به صورت توپهای کوچک زیر آیسی قرار میگیرند و به صورت شبکهای به برد متصل میشوند. این بستهبندیها به عنوان جایگزینهای مناسبی برای آیسیهای با تواناییهای بالا و حرارت بیشتر به کار میروند.
بستهبندی LGA (Land Grid Array): این بستهبندی به شکل مشابه BGA است، با این تفاوت که توپهای مخصوص به صورت مربعی یا مستطیلی در زیر آیسی قرار میگیرند و به سطح برد متصل میشوند.
همچنین، وجود بستهبندیهای دیگری نیز وجود دارد که برای نیازهای خاص و کاربردهای خاص طراحی شدهاند. انتخاب بستهبندی مناسب بر اساس نیازهای سیستم و اجزای الکترونیکی مورد استفاده انتخاب میشود.
نحوه عملکرد آی سی به چه صورت است؟
آیسیها (مدارهای مجتمع) به عنوان قطعات الکترونیکی، وظیفههای مختلف را در دستگاهها و سیستمهای الکترونیکی انجام میدهند. عملکرد یک آیسی به بستهبندی و نوع طراحی آن بستگی دارد، اما به طور کلی، میتوان عملکرد آیسی را به شرح زیر توضیح داد:
- ورودی و خروجی: آیسیها ورودیهایی از محیط خارجی میگیرند، مثلاً سیگنالهای الکتریکی، اطلاعات دیجیتال، سیگنالهای صوتی یا تصویری و غیره. سپس با استفاده از مدارات داخلی خود، این ورودیها را پردازش میکنند و خروجیهایی تولید میکنند که به عنوان نتیجهی عملکرد آیسی به سیستم ارائه میشوند.
- پردازش سیگنال: آیسیها با استفاده از ترانزیستورها، مقاومتها، خازنها و سایر اجزا الکترونیکی، سیگنالها را با استفاده از مدارهای منطقی (آیسیهای دیجیتال) یا مدارهای آنالوگ (آیسیهای آنالوگ) پردازش میکنند.
- کنترل و مدیریت: برخی آیسیها وظیفه کنترل و مدیریت توان، ولتاژ، جریان، فرکانس و دیگر پارامترهای مرتبط را دارند. این آیسیها بهطور مثال در آیسیهای تغذیه و مدارهای مبدل توان استفاده میشوند.
- حافظه و ذخیرهسازی: آیسیها حافظههایی مانند رم (RAM) و حافظههای دستگاههای دیجیتالی را اجرا و کنترل میکنند. آیسیهای حافظه میتوانند اطلاعات را ذخیره کرده و بعداً آنها را بازیابی کنند.
- ارتباطات: بعضی آیسیها برای ارتباط با دستگاههای خارجی یا شبکهها استفاده میشوند. مثالهایی از این آیسیها شامل آیسیهای بلوتوث، آیسیهای وایفای و آیسیهای اترنت میشوند.
در کل، آیسیها به عنوان مغز دیجیتال و آنالوگ دستگاههای الکترونیکی عمل میکنند و بر اساس نوع و طراحی آنها، کاربردها و قابلیتهای مختلفی را ارائه میدهند. هر آیسی با توجه به نوع کاربرد و نیازهای مرتبط با آن، به صورت اختصاصی و بهینهسازی شده است.
IC چه کاربردی دارد؟
شاید برای شما هم این سوال ایجاد شده باشد که ،کار آی سی چیست؟ آیسیها (مدارهای مجتمع) در انواع مختلف دستگاهها و سیستمهای الکترونیکی کاربرد دارند. این اجزا الکترونیکی با تواناییها و قابلیتهای مختلفی به عنوان قلب و مغز دستگاههای الکترونیکی عمل میکنند. برخی از کاربردهای مهم آیسیها عبارتند از:
موبایل و دستگاههای هوشمند: آیسیها در تلفنهای همراه، تبلتها و سایر دستگاههای هوشمند به کار میروند و برای پردازش دادهها، مدیریت ارتباطات، انجام عملیات دیجیتالی و بسیاری از عملکردهای دیگر استفاده میشوند.
رایانهها و لپتاپها: آیسیها در میکروپروسسورها، چیپستها، کارتهای گرافیک و سایر اجزای رایانه به کار میروند و وظیفه پردازش دادهها، مدیریت حافظه و انجام عملیات مختلف را بر عهده دارند.
تلویزیونها و رسیورهای دیجیتال: آیسیها در این دستگاهها برای پردازش سیگنالهای تصویری و صوتی، کنترل کارکرد تلویزیون و ارتباط با سیگنالهای مختلف استفاده میشوند.
دستگاههای خانگی: در دستگاههای مختلف خانگی مانند ماشینلباسشویی، یخچال، مایکروویو و … آیسیها برای کنترل عملکرد، مدیریت انرژی و عملکرد هوشمند به کار میروند.
اتوماسیون صنعتی: آیسیها در دستگاههای اتوماسیون صنعتی مانند رباتها، خطوط تولید، ماشینآلات CNC و … برای کنترل و مدیریت عملکرد این دستگاهها استفاده میشوند.
ابزارهای پزشکی: در تجهیزات پزشکی مانند مانیتورهای پزشکی، دستگاههای تصویربرداری، اپتیکال کوهرنسیوگرافی و … آیسیها برای پردازش دادهها و کنترل دستگاهها به کار میروند.
خودروها: در خودروها، آیسیها برای کنترل موتور، سیستمهای ایمنی، ناوبری، رادیو و دیگر اجزا به کار میروند.
این فهرست تنها چند نمونه از کاربردهای آیسیها است، این اجزا الکترونیکی در اکثر دستگاههای الکترونیکی حاضر در زندگی روزمره ما نقش بسیار حیاتی ایفا میکنند. با پیشرفت فناوری، کاربردهای آیسیها به طور مداوم در حال گسترش است.
مزایا و معایب IC چیست؟
آیسیها (مدارهای مجتمع) دارای مزایا و معایبی هستند. این مزایا و معایب بر اساس کاربردها و نیازهای مختلف، میتوانند متفاوت باشند. در ادامه برخی از اصلیترین مزایا و معایب آیسیها آورده شده است:
مزایا:
کوچکترین ابعاد: آیسیها دارای ابعاد بسیار کوچکی هستند که به اندازهی چند نانومتر هستند، این امر باعث کاهش حجم و وزن دستگاهها و اجزای الکترونیکی میشود.
مصرف انرژی کمتر: با تکنولوژیهای پیشرفته ریزتراشهها، مصرف انرژی آیسیها به حداقل میرسد که باعث افزایش عمر باتریها و کاهش هزینههای انرژی میشود.
سرعت بالا: آیسیها با توانایی پردازش سریع و انجام عملیاتهای دیجیتال با سرعت بالا مفید هستند و به کارایی دستگاهها کمک میکنند.
اطمینانپذیری و پایداری: به دلیل تمام شدن اجزا در یک تراشه، از آیسیها میتوان اطمینان داشت که عملکرد آنها پایدار و پیوسته است.
کاهش قیمت: تولید به صورت دستهای آیسیها باعث کاهش هزینههای تولید میشود و باعث ارزانتر شدن قیمت اجزا الکترونیکی میشود.
معایب:
طراحی پیچیده: طراحی آیسیها به علت تعداد بالای ترانزیستورها و اجزا به صورت نانومتری، پیچیده و زمانبر است.
تعمیر و نگهداری: در صورت خرابی آیسیها، تعمیر و نگهداری آنها مشکل و پیچیده است و در برخی موارد، نیاز به تعویض کامل آیسی و یا دستگاه مورد استفاده دارد.
نفوذ امواج الکترومغناطیسی: برخی آیسیها ممکن است به نفوذ امواج الکترومغناطیسی حساس باشند که میتواند به عملکرد آنها تأثیر بگذارد.
آسیبپذیری در برابر حرارت: با افزایش توانهای مصرفی و سرعت عملیاتی، برخی آیسیها ممکن است در برابر حرارت حساس باشند و نیاز به سیستم خنککننده داشته باشند.
قیمت بالا: آیسیها با تکنولوژیهای پیشرفته و تعداد پایههای بیشتر ممکن است قیمت بالایی داشته باشند.
به طور کلی، آیسیها به دلیل قابلیتهای ویژهای که دارند، در بسیاری از دستگاههای الکترونیکی به کار میروند. از طرف دیگر، با پیشرفت تکنولوژی و تحقیقات روزافزون، برخی از مشکلات معایب آیسیها نیز بهبود یافته و مزایا و کاربردهای آنها روز به روز گسترش مییابد.
منظور از نسل های IC چیست؟
| SSI | شامل 1 تا 10 ترانزیستور و 1 تا 12 گیت منطقی |
|---|---|
| MSI | شامل 10 تا 500 ترانزیستور و 13 تا 99 گیت منطقی |
| LSI | شامل 500 تا 20000 ترانزیستور و 100 تا 9999 گیت منطقی |
| VLSI | شامل 20000 تا 1000000 ترانزیستور و 10000تا 99999 گیت منطقی |
| ULSI | بیش از 1000000 ترانزیستور و 1000000 گیت منطقی |
شماره گذاری پین های آی سی
شمارهگذاری پینهای آیسیها بر اساس استانداردها و نمادهای معمولی است که برای تعیین عملکرد هر پین استفاده میشود. در این شمارهگذاری، هر پین مختصات مختصری به عنوان نمایندهی خاصیت وظیفهی آن پین در آیسی دارد.
برای مثال، در بستهبندی DIP (Dual In-line Package) که از پینهای دو طرف دارد، پینها از یک سو به طرف مخالف شمارهگذاری میشوند. شمارهگذاری معمولی از پایهی 1 شروع میشود و از سمت راست به چپ به افزایش میرود.
همچنین، بستهبندیهای SMD (Surface-Mount Device) نیز شمارهگذاریهای مختصری برای پینها دارند. در این بستهبندیها پینها به صورت آرایهای و در زیر آیسی قرار میگیرند.
در هر دیتاشیت (Datasheet) که اطلاعات فنی مربوط به یک آیسی را شامل میشود، نمودارها و جداولی که شمارهگذاری پینها را نمایش میدهند، ارائه میشود. این دیتاشیتها اطلاعاتی از جمله نام وظیفهی هر پین، انواع سیگنالهای ورودی و خروجی، مشخصات الکتریکی و … شامل میشوند
