مدار سوئیچینگ چیست؟

مدار سوئیچینگ چیست؟

از گذشته تا به امروز از منبع تغذیه خطی (AC/DC) برای تبدیل ولتاژ برق متناوب (AC) به ولتاژ برق مستقیم (DC) استفاده میشود. اما با پیشرفت فناوری، منابع تغذیه سوئیچینگ (Switching) جایگزینی کارآمدتر و کوچک‌تر جایگزین شدند.

منابع تغذیه سوئیچینگ، با فرکانس بالا و استفاده از قطع و وصل سریع و چرخه‌های کاری پیچیده، توانایی تبدیل برق با کارآیی بالا را دارند. علاوه بر این، این منابع تغذیه کوچکتر و سبک‌تر هستند و توانایی مدیریت توان بالا را دارا هستند که این ویژگی‌ها آن‌ها را به انتخابی مناسب برای کاربردهای پرقدرت صنعتی و پزشکی تبدیل کرده است.

از طرف دیگر، منابع تغذیه خطی به دلیل ساختار ساده‌تر و عملکرد پایدار، هنوز هم در برخی از کاربردها مانند لوازم خانگی و روشنایی استفاده می‌شوند. اما با توجه به مزایای منابع تغذیه سوئیچینگ، استفاده از آنها در بسیاری از حوزه‌های مختلف به شدت گسترش یافته است.

مدار سوئیچینگ چیست؟

مدارهای سوئیچینگ، نوعی مدار الکترونیکی هستند که از ترانزیستورها و سوئیچ‌های الکترونیکی استفاده می‌کنند تا جریان الکتریکی را به صورت پیوسته بین حالت روشن و خاموش سوئیچ کنند. این مدارات به دلیل کارایی بالا در مصرف انرژی و توانایی تولید ولتاژ‌های مختلف از یک منبع تغذیه ثابت، در بسیاری از دستگاه‌های الکترونیکی مدرن استفاده می‌شوند.

عملکرد اصلی مدارات سوئیچینگ بر اساس اصل سوئیچ کردن سریع بخش‌های الکترونیکی است. این باعث می‌شود تا انرژی کمتری در قالب گرما تلف شود و کارایی سیستم به طور قابل توجهی افزایش یابد. مدارات سوئیچینگ، در مقایسه با مدارات خطی که جریان الکتریکی به طور مداوم از اجزای مدار عبور می‌کند و باعث تولید گرمای بیشتر و کارایی کمتر می‌شود، بسیار کارآمدتر هستند.

یکی از کاربردهای اصلی مدارات سوئیچینگ، در منابع تغذیه سوئیچینگ است. این منابع تغذیه برای تغذیه انواع دستگاه‌های الکترونیکی مانند کامپیوتر‌ها، تجهیزات ارتباطی و دستگاه‌های صوتی و تصویری استفاده می‌شوند. به دلیل کارایی بالا و توانایی تبدیل ولتاژ با ضریب تبدیل بالا، این مدارات امکان طراحی منابع تغذیه کوچکتر، سبک‌تر و کارآمدتر را فراهم می‌کنند. به طور کلی، مدارات سوئیچینگ به عنوان راه‌حل مؤثر برای بهبود کارایی و کاهش مصرف انرژی در دستگاه‌های الکترونیکی، نقش بسیار مهمی در پیشرفت تکنولوژی‌های مدرن ایفا می‌کنند.

جهت ارتباط با مشاوران آرامیس الکترونیک  ، با شماره های زیر تماس بگیرید.

031-32677762

09134372700

انواع مدار سوئیچینگ

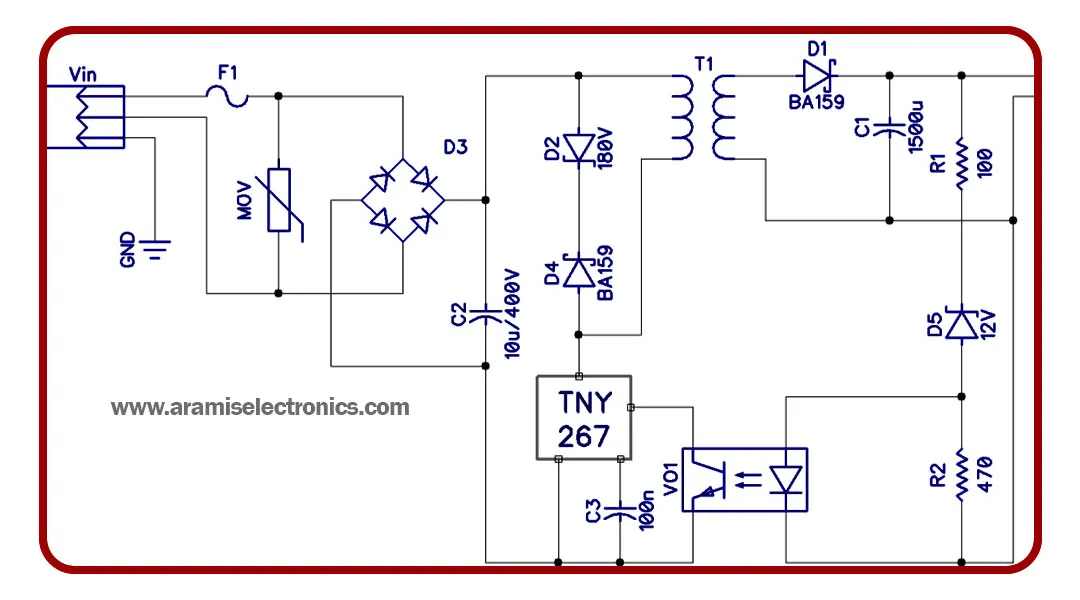

انواع مدار سوئیچینگمدارهای سوئیچینگ که در دستگاه‌های الکترونیکی مختلف به کار می‌روند، به دلیل کارایی بالا و مصرف انرژی پایین‌شان، بسیار مورد توجه قرار گرفته‌اند. این مدارها می‌توانند در دسته‌بندی‌های مختلفی قرار بگیرند که بر اساس کاربرد و نوع عملکردشان تعریف می‌شوند. در ادامه به برخی از متداول‌ترین انواع مدار سوئیچینگ اشاره میشود:

  • مبدل‌های DC به DC مبدل‌های برق مستقیم

  • این نوع مدارهای سوئیچینگ برای تغییر سطح ولتاژ برق مستقیم (DC) به یک سطح دیگر استفاده می‌شوند. آن‌ها به چندین زیرگروه تقسیم می‌شوند که شامل بوست (افزاینده ولتاژ)، باک (کاهنده ولتاژ)، باک-بوست (توانایی افزایش یا کاهش ولتاژ) و سپیک (تبدیل ولتاژ به مقادیر بسیار بالاتر)  و مبدل کاک (یا چوک) می‌باشند.
  • مبدل‌های AC به DC رکتیفایر‌ها

این مدارها برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) استفاده می‌شوند. رکتیفایر‌های سوئیچینگ به دلیل بازدهی بالا و توانایی کنترل دقیق‌تر ولتاژ خروجی، نسبت به رکتیفایر‌های سنتی مزیت دارند.

  • اینورتر‌ها مبدل‌های DC به AC

اینورتر‌ها برای تبدیل جریان مستقیم (DC) به جریان متناوب (AC) طراحی شده‌اند، و در کاربردهایی مانند سیستم‌های خورشیدی استفاده می‌شوند که نیاز به تغذیه AC از یک منبع DC دارند.

  • مبدل‌های AC به AC

این مدارها قادر به تغییر ولتاژ و فرکانس جریان متناوب هستند و در کاربردهایی مانند درایو‌های موتور AC که نیاز به کنترل دقیق سرعت دارند، استفاده می‌شوند.

  • مدارهای سوئیچینگ قدرت

این دسته از مدارها برای کنترل و مدیریت قدرت در سیستم‌های الکترونیکی بزرگ مانند تجهیزات ارتباطی، سیستم‌های کامپیوتری و دیگر دستگاه‌های صنعتی به کار می‌روند. آن‌ها قادر به مدیریت جریان‌های بسیار بالا با کارایی فوق‌العاده هستند.

هر یک از این انواع مدارهای سوئیچینگ در کاربردهای متفاوتی به کار رفته و به منظور بهبود کارایی، کاهش مصرف انرژی و افزایش طول عمر دستگاه‌های الکترونیکی طراحی شده‌اند. انتخاب نوع مدار سوئیچینگ مناسب بستگی به نیاز‌های خاص هر سیستم و کاربرد مورد نظر دارد.

نحوه عملکرد مدار سوئیچینگ

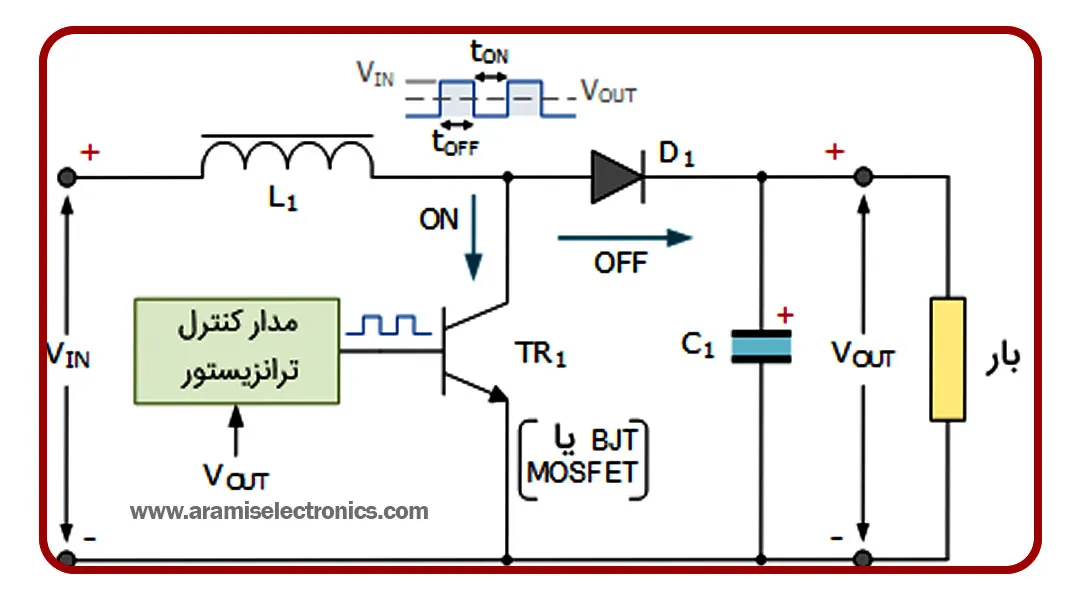

مدار سوئیچینگ، یک نوع مدار الکترونیکی است که از ترانزیستورها و عناصر الکترونیکی دیگر برای تبدیل و کنترل جریان الکتریکی استفاده می‌کند. اصل عملکرد این مدارها بر اساس اصل سوئیچ کردن سریع بین حالت‌های روشن (on) و خاموش (off) اجزای الکترونیکی است. این تغییرات سریع از حالت روشن به خاموش و بالعکس، باعث می‌شود که انرژی به شکل بهینه‌تری مدیریت شود و عملکرد سیستم بهبود یابد.

مراحل کلیدی در عملکرد مدار سوئیچینگ عبارتند از:

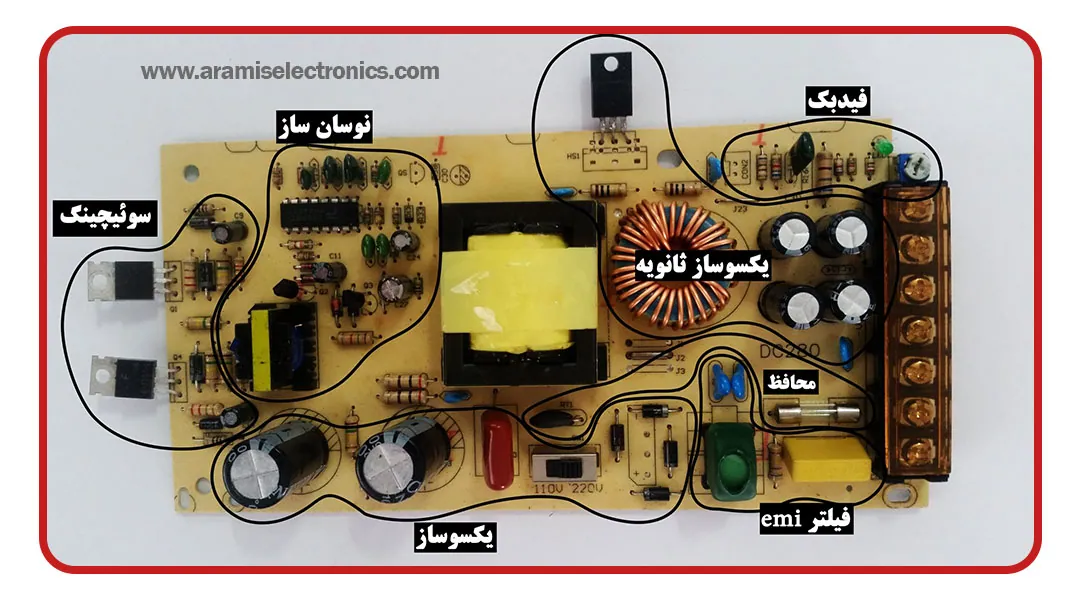

  • نحوه عملکرد مدار سوئیچینگسوئیچینگ ترانزیستورها

ترانزیستورها به عنوان سوئیچ‌ها عمل می‌کنند که به سرعت بین حالت روشن و خاموش تغییر وضعیت می‌دهند. این تغییرات سریع و کنترل شده وضعیت سوئیچ‌ها باعث می‌شود که جریان الکتریکی به صورت دقیق کنترل شود.

  • تولید پالس

مدار کنترل پالس‌های الکتریکی با فرکانس و دوره‌های زمانی مشخص تولید می‌کند که به ترانزیستورها ارسال می‌شوند. این پالس‌ها باعث می‌شوند تا ترانزیستورها به سرعت بین حالت‌های روشن و خاموش تغییر کنند.

  • تبدیل انرژی

وقتی ترانزیستورها در حالت روشن هستند، انرژی از منبع به بار منتقل می‌شود. وقتی در حالت خاموش هستند، انتقال انرژی متوقف می‌شود. این تغییرات سریع و پیوسته در جریان و ولتاژ خروجی مدار باعث می‌شود که انرژی به شکل بهینه‌تری به بار منتقل شود.

  • صاف کردن خروجی

برای تبدیل خروجی پالسی به یک خروجی نسبتا صاف و پایدار، از مدارهای صاف‌سازی استفاده می‌شود. این مدارها می‌توانند امواج پالسی را به امواج مستقیم و پایدار تبدیل کنند.

  • کنترل پیشرفته

برخی از مدارهای سوئیچینگ شامل مدارات کنترلی پیشرفته هستند که به کمک فیدبک‌های خروجی، پارامترهایی نظیر ولتاژ و جریان را بر اساس نیاز‌های دقیق بار کنترل می‌کنند.

به طور کلی، عملکرد مدار سوئیچینگ باعث بهبود کارایی و کاربردی‌تر شدن دستگاه‌های الکترونیکی در زمینه‌های مختلف می‌شود.

نتیجه گیری:

سوئیچینگسوئیچینگ یکی از اساسی‌ترین فناوری‌های الکترونیکی است که در دستگاه‌های مدرن به کار می‌رود. این تکنولوژی، امکان تبدیل و کنترل انرژی الکتریکی را با کارایی بالا و مصرف انرژی پایین فراهم می‌کند. با سوئیچ کردن سریع و دقیق بین حالت‌های روشن و خاموش، این مدارها انرژی را به شکل بهینه‌تری مدیریت می‌کنند و در نتیجه، کارایی و کاربرد دستگاه‌های الکترونیکی را بهبود می‌بخشند.

توانایی سوئیچ کردن سریع و دقیق ترانزیستورها، تولید پالس‌های الکتریکی، تبدیل انرژی و کنترل پیشرفته از جمله ویژگی‌هایی است که مدارهای سوئیچینگ را به راه‌حلی اثربخش برای صنایع مختلف، از الکترونیک مصرفی تا ارتباطات و انرژی، تبدیل کرده است.

در نهایت، با پیشرفت فناوری و استفاده هوشمندانه از مدارهای سوئیچینگ، امیدواریم که این تکنولوژی به بهبود زندگی ما و ارتقای سطح فناوری در دنیای امروز و آینده کمک کند.

وب سایت آرامیس  الکترونیک یک منبع قابل اعتماد برای تهیه بهترین ورق های مدار چاپی و قطعات الکترونیکی است. از طریق این سایت می‌توانید به صورت آنلاین به بهترین فیبرهای مدار چاپی و قطعات الکترونیکی دسترسی پیدا کرده و آن‌ها را خریداری کنید. اطمینان از اصالت و کیفیت محصولات از اهمیت بسیاری برخوردار است، بنابراین از منابعی که مورد اعتماد هستند، استفاده کنید.

جهت ارتباط با مشاوران آرامیس الکترونیک  ، با شماره های زیر تماس بگیرید.

031-32677762

09134372700

سوالات متداول

مدارهای سوئیچینگ چیست؟

مدارهای سوئیچینگ، نوعی مدار الکترونیکی هستند که از ترانزیستورها و دیگر اجزای الکترونیکی برای تبدیل و کنترل جریان الکتریکی به صورت پیوسته بین حالت روشن و خاموش سوئیچ می‌شوند. این مدارها به دلیل کارایی بالا، مصرف انرژی پایین و توانایی تولید ولتاژ‌های مختلف، در دستگاه‌های الکترونیکی مدرن به کار می‌روند.

مدارهای سوئیچینگ چگونه عمل می‌کنند؟

عملکرد مدارهای سوئیچینگ بر اساس اصل ساده‌ای است که در آن اجزای الکترونیکی به‌صورت پیوسته بین حالت روشن و خاموش سوئیچ می‌شوند. این مدارها با سرعت بالایی بین این دو حالت تغییر وضعیت داده و انرژی را به شکل کارآمدی از یک حالت به حالت دیگر تبدیل می‌کنند. فرآیند انتقال انرژی به شکل مؤثری ولتاژ و جریان خروجی مدار را کنترل می‌کند.

کاربردهای مدارهای سوئیچینگ چیست؟

مدارهای سوئیچینگ در مصارف مختلفی استفاده می‌شوند، از جمله تغییر ولتاژ برق مستقیم، تبدیل جریان متناوب به مستقیم و بالعکس و کنترل قدرت در سیستم‌های الکترونیکی بزرگ. این مدارها به دلیل کارایی بالا، مصرف انرژی کمتر و توانایی مدیریت قدرت، در دستگاه‌های الکترونیکی از جمله کامپیوترها، تجهیزات ارتباطی، و دستگاه‌های صوتی و تصویری به کار می‌روند
